Смесительный узел Uni-Fitt
модификации

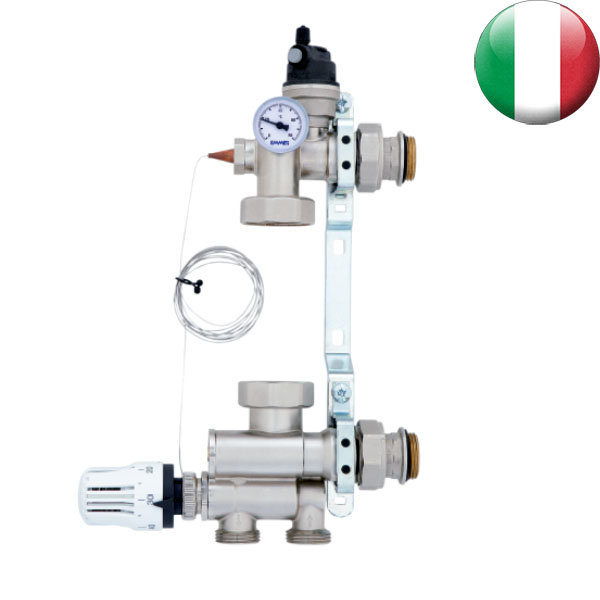

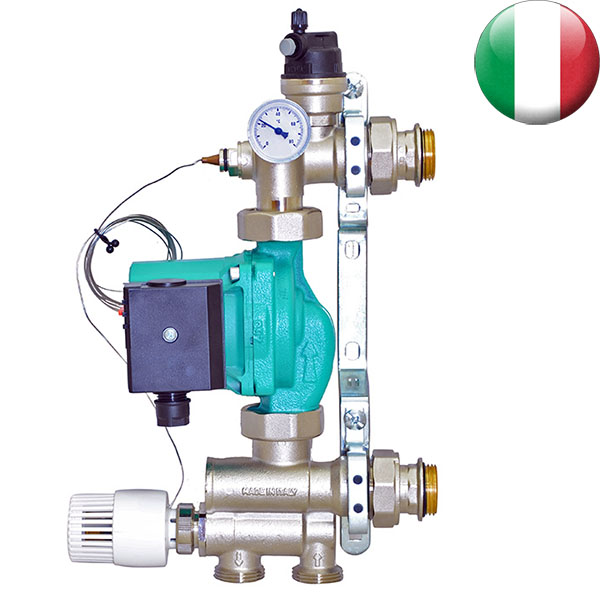

TSB104502 | Смесительный узел Uni-Fitt SOLOMIX X б/насоса | 16 465 р. | за шт. | |
TSB104503 | Смесительный узел Uni-Fitt с насосом 25/60 | на заказ |
Главная задача насосно-смесительной группы – автоматическое поддержание температуры пола на заданном уровне.
Достигается это следующим образом: отдавший тепло плите пола теплоноситель поступает на трёхходовой термостатический смесительный клапан насосно-смесительной группы, где перемешивается с горячим теплоносителем, поступающим из первичного источника тепла.
Заданная температура в низкотемпературном контуре контролируется и поддерживается термостатической головкой с погружным датчиком, установленной на трёхходовом термостатическом клапане; температура остается постоянной до следующей ручной регулировки.
Термометр модуля показывает температуру подачи теплоносителя (от +20 до +60°С).
Насос группы создаёт циркуляцию в низкотемпературном контуре отопления, обеспечивая равномерный прогрев и стабильную температуру теплого пола.
Встроенный ручной байпас предназначен для корректировки работы системы тёплого пола при настройке. Обратный клапан защищает систему от опрокидывания потоков теплоносителя. Автоматический воздухоотводчик смесительной группы гарантирует своевременное удаление воздуха из низкотемпературного контура системы отопления.
Насосно-смесительная группа Uni-Fitt применяется совместно с распределительными коллекторными группами с межосевым расстоянием между коллекторами 210 мм.
Компактные габариты насосно-смесительной группы позволяют без труда разместить её в коллекторном шкафу.
Насосно-смесительные группы Uni-Fitt поставляется в двух вариантах:
- с установленным насосом (группа полностью готова к монтажу)
- без насоса (для монтажа требуется установка насоса) - можно установить любой насос.

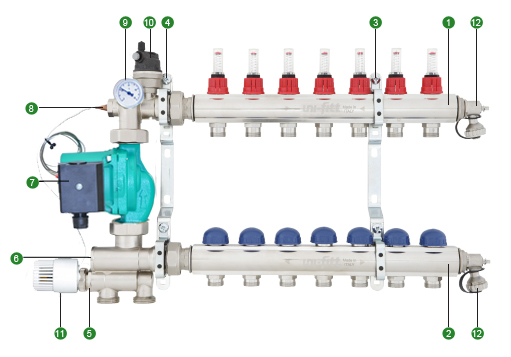

- 1. Подающий коллектор
- 2. Обратный коллектор
- 3. Крепежная скоба коллекторной группы
- 4. Крепежная скоба смесительного узла
- 5. Смесительный клапан с резьбой M30x1,5, для установки термостатической головки с погружным температурным датчиком
- 6. Байпасный калибровочный клапан
- 7. Циркуляционный насос Wilo STAR RS 25/6-130
- 8. Гнездо для погружного температурного датчика на линии подачи
- 9. Контрольный термометр (от 0 до 80 °C)
- 10. Автоматический клапан для удаления воздуха
- 11. Термостатическая головка с погружным датчиком от 20 до 65 °C
- 12. Поворотные сливные вентили

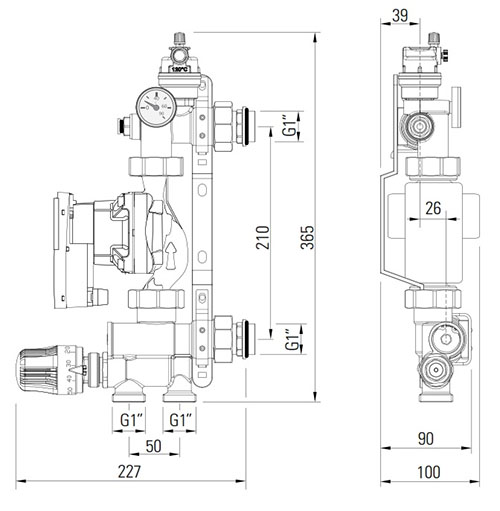

Технические данные:
Максимальная температура первичного контура | 90 °C |
Максимальное давление | 10 бар |
ΔP макс. первичного контура | 1 бар |
Диапазон регулирования во вторичном контуре | 20 ÷ 65 °C |
Тепловая мощность * | |
байпас позиция 0 | 10 кВт |
байпас позиция 5 | 12,5 кВт |
Потеря давления на смесительном клапане (байпас позиция 0) | Kv 3 |
Потеря давления на смесительном клапане (байпас позиция 5) | Kvmax 4,8 |
Шкала термометра | 0 ÷ 80 °C |
Диаметр подключения к высокотемпературному контуру | 1” |
Диаметр подключения к низкотемпературному контуру | 1” |
Присоединительный диаметр и монтажная длина циркуляционного насоса | 1 1/2”, 130 мм |
* - при разности температур в подающем / обратном трубопроводе ΔT=7°C и перепаде давления ΔP=0,25 бар). |
