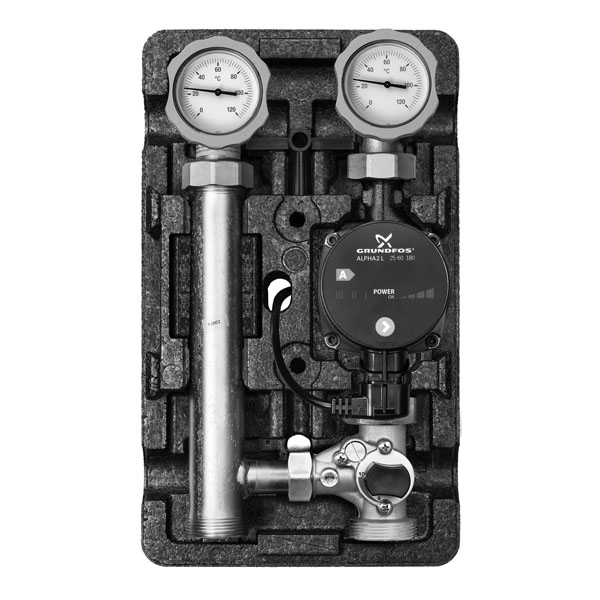

Насосная группа MK, контур с трехходовым смесителем / подача слева
Область применения: регулируемый контур отопления, контур теплого пола.
модификации
| ST581920 | 1", с UPS 25-60 | на заказ | ||
| TSB055415 | 1", без насоса | на заказ | ||
| TSB055421 | 1 1/4", с Alpha2 32-60 | на заказ | ||
| TSB055425 | 1 1/4", с UPS 32-60 | на заказ | ||
| TSB055427 | 1 1/4", без насоса | на заказ | ||
| TSB055419 | 1", с Alpha2 25-60 | на заказ |
Комплект поставки насосной группы: вся необходимая запорная арматура, кон- тактные термометры в запорных узлах подающей и обратной линий, встроенный обратный клапан в запорном узле обратной линии, трехходовой смеситель со ступенчатым байпасом, блочная EPP-термоизоляция.
Посадочное место насоса для всех типоразмеров 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы.
Внимание! При установке в группу насосов напором свыше 6 м.вод.ст. требу- ется дорабатывать термоизоляцию на месте. Установка сдвоенных насосов невозможна.
Наименование | Артикул (подача слева) |
|---|---|
| 1" без насоса | ME L 66731 EA |
| 1" с насосом Grundfos UPS 25-40 | ME L 66731 |
| 1" с насосом Grundfos UPS 25-60 | ME L 66731.40 |
| 1" с насосом Grundfos Alpha2 25-60 | ME L 66731.30 |
| 1" с насосом Wilo Star RS 25/4 | ME L 66731 WI |
| 1" с насосом Wilo Star RS 25/6 | ME L 66731.65 WI |
| 1" с насосом Wilo Stratos Para 25/1-7 | ME L 66731.31 WI |
| 1 1/4" без насоса | ME L 66732 EA |
| 1 1/4" с насосом Grundfos UPS 32-40 | ME L 66732 |
| 1 1/4" с насосом Grundfos UPS 32-60 | ME L 66732.40 |
| 1 1/4" с насосом Grundfos Alpha2 32-60 | ME L 66732.30 |
| 1 1/4" Wilo Star RS 30/4 | ME L 66732 WI |
| 1 1/4" Wilo Star RS 30/60 | ME L 66732.40 WI |
| 1 1/4" с насосом Wilo Stratos Para 30/1-7 | ME L 66732.31 WI |
DN | 25 (1") | 32 (1 1/4") |
|---|---|---|
| Верхнее подключение: | 1" BP | 1 1/4" BP |
| Нижнее подключение: | 1 1/2" HP (плоское уплотнение) | |
| Межосевое расстояние: | 125 мм | |
| Материалы: | сталь, латунь, EPP-изоляция | |
| Габариты: | В 420 x Ш 250 x Г 246 мм | |
| Уплотнения: | EPDM, PTFE (тефлон) | |
| Рабочая температура: | до 110 °C | |
| Рабочее давление: | 6 бар | |
| Kvs: | 6,2 | 6,4 |
