Блок выбора фазы ППН-2

Блок выбора фазы ППН-2
Россия
Из двух питающих фаз выбирает одну, с лучшими параметрами

модификации

TSB056492Блок выбора фазы PF-4514 500 р.за шт.


Если в дом или квартиру подходят несколько фаз (трехфазное питание дома или две отдельные фазы из разных источников), то разумным решением будет применение реле выбора фаз, что обеспечит бесперебойное питание в случае обрыва или некорректных параметров одной из фаз.
Реле выбора фаз ППН-2 (коммутатор фаз, переключатель фаз) предназначено для переключения однофазных потребителей на фазу питания, оптимальную по уровню напряжения (выбор из 2-х или 3-х фаз), при колебаниях или полных провалах питающего напряжения рабочей фазы.
Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, котельного оборудования, санкционированного доступа, производственного, технологического и прочего однофазного оборудования с непрерывным циклом работы.

ППН-2 обеспечивает постоянный мониторинг наличия и качества напряжения на фазах.
В зависимости от наличия и качества напряжения на фазах, ППН-2 автоматически производит выбор наиболее благоприятной фазы, и, с высоким быстродействием, переключает питание однофазной нагрузки на эту фазу.
При переключении с фазы на фазу, для исключения межфазных замыканий, микроконтроллер ППН-2 проверяет отключение аварийной фазы, и только потом, включает резервную.

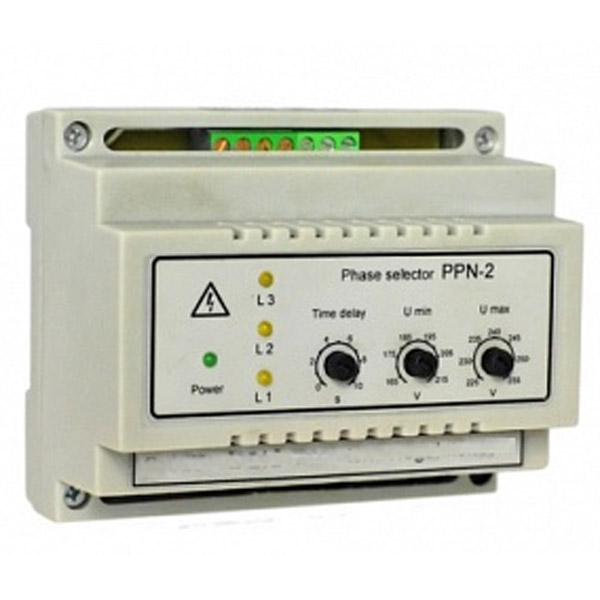

Устройство состоит из корпуса, на лицевой панели которого находятся ручки регулирования порогов переключения, ручка регулирования времени задержки переключения и индикаторные светодиоды . Внутри корпуса находятся электронный модуль, предохранитель и клеммники для подключения питающего напряжения и нагрузки.

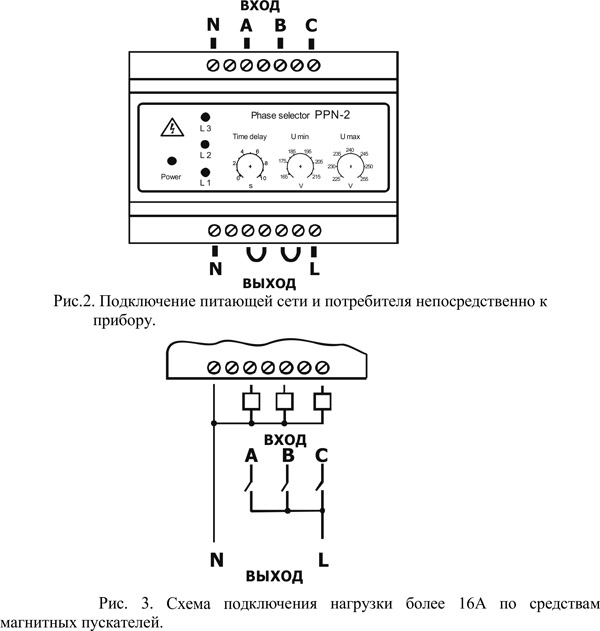

Для подключения прибора ППН-2 подсоедините провода питающей сети и нагрузки к клеммникам в соответствии с рис.1 (для питания нагрузки до 16 А), или рис. 2 (для подключения нагрузки через магнитные пускатели). Установите на регуляторах устройства необходимые уровни напряжения и времени задержки переключения, включите прибор, при этом загорится
светодиод “СЕТЬ” и указатель подключенной фазы. В процессе работы система постоянно контролирует уровни напряжения на всех трех фазах. Если напряжение на той фазе, к которой подключен потребитель, выйдет за заданные пределы, то устройство переключит его на фазу, напряжение которой наиболее близко к середине установленного диапазона. В дальнейшем, работа продолжается аналогичным образом. Прибор не имеет т.н. функции «приоритета фазы», т.е. все переключения происходят только после выхода напряжения на подключенной фазе за допустимые пределы.

Напряжение питания - 220/380 В, 50 - 60 Гц
Выходной управляющий сигнал - 220 В
Максимальный выходной ток: без внешнего пускателя -16А , с внешним пускателем - неограничен
