Как подобрать "циркуляционник" для системы отопления

Как подобрать “циркуляционник” для системы отопления.

Во-первых Отправной точкой при подборе циркуляционного насоса системы отопления является потребность здания в тепле, рассчитанная для наиболее холодного времени года. При профессиональном проектировании этот показатель определяют на компьютере. Ориентировочно его можно высчитать по площади обогреваемого помещения. Согласно европейским стандартам на отопление 1 кв.м в доме с 1–2 квартирами необходимо 100 Вт, а для многоквартирных домов 70 Вт.

Если состояние здания не отвечает нормативам, проектировщик берет в расчет более высокое удельное потребление тепла. Для жилых домов с улучшенной теплоизоляцией и производственных помещений требуется 30–50 Вт/кв.м. В России подобные стандарты для домов с 1–2 квартирами пока не определены. СНиП 2.04.07-86* “Тепловые сети” рекомендует рассчитывать максимальный тепловой поток на отопление 1 кв.м общей площади жилых домов, строящихся с 1985 г. по новым типовым проектам, по следующим укрупненным показателям: - для 1–2-этажных зданий – 173 Вт/кв.м при расчетной температуре наружного воздуха –25 град C и 177 Вт/кв.м при –30 град C; - для 3–4-этажных зданий – соответственно 97 и 101 Вт/кв.м. По СНиП 2.04.05-91* “Отопление, вентиляция и кондиционирование” расчетная температура наружного воздуха в Москве составляет –26 град C.

Методом интерполяции получим, что в столице удельная тепловая потребность 1–2-этажных жилых домов равняется 173,8 Вт/кв.м, а 3–4-этажных – 97,8 Вт/кв.м. Во-вторых Определив потребление тепла (Q, Вт), следует перейти к расчету требуемой производительности насоса (подаче) по формуле: G = Q/1,16 х DT (кг/ч), где: DT – разница температур в подающем и обратном трубопроводе схемы отопления (в стандартных двухтрубных системах она составляет 20 град C; в низкотемпературных 10 град C; для теплых полов 5 град C); 1,16 – удельная теплоемкость воды (Вт*ч/кг*град C). Если используется другой теплоноситель, в формулу необходимо внести соответствующие коррективы. Такую методику расчета предлагают заграничные проектировщики. В обязательном приложении к СНиП 2.04.05-91* приведена следующая формула: G = 3,6 х *Q/(c х DT) (кг/ч), где: c – удельная теплоемкость воды, равная 4,2 кДж/ кг*град C . Для пересчета полученной величины в куб.м/ч (как правило, именно эта единица измерения производительности насосов используется в технической документации) необходимо разделить ее на плотность воды при расчетной температуре; при 80 град C она составляет 971,8 кг/куб.м. В третьих Кроме необходимой подачи, насос должен обеспечивать давление (напор), достаточное для преодоления сопротивления трубопроводной сети. Для правильного выбора нужно определить потери в наиболее протяженной линии схемы (до самого дальнего радиатора). При проектировании новой системы возможны точные расчеты с учетом сопротивления всех элементов нитки (труб, фитингов, арматуры и приборов); обычно необходимые сведения приводятся в паспортах на оборудование.

  • Здесь можно использовать формулу: H = (R х l + *Z)/p х g (м), где:
  • R – сопротивление в прямой трубе (Па/м);
  • l – длина трубопровода (м);
  • Z – сопротивление фитингов и т. д. (Па);
  • p – плотность перекачиваемой среды (кг/куб.м);
  • g – ускорение свободного падения (м/кв.с).

В случаях с действующими теплопроводами подобные вычисления, как правило, невозможны. В таких ситуациях чаще всего пользуются приблизительными оценками. Полученные опытным путем данные свидетельствуют, что сопротивление прямых участков трубы (R) составляет порядка 100–150 Па/м. Это соответствует необходимому напору насоса в 0,01–0,015 м на 1 м трубопровода. В расчетах нужно учитывать длину и подающей, и обратной линии. Также на опыте было определено, что в фитингах и арматуре теряется около 30% от потерь в прямой трубе. Если в системе есть терморегулирующий вентиль, добавляется еще около 70%. На трехходовой смеситель в узле управления всей системой отопления или устройство, предотвращающее естественную циркуляцию, приходится 20%.

Cпециалисты из фирмы Wilo Э. Бушер и К. Вальтер рекомендуют следующую формулу примерного расчета напора (в метрах): H = R х l х ZF, где ZF – коэффициент запаса.

Если установка не оснащена ни терморегулирующим вентилем, ни смесителем, ZF = 1,3; для контура с терморегулирующим вентилем ZF = 1,3 х 1,7 = 2,2; когда система включает оба прибора ZF = 1,3 х 1,7 х 1,2 = 2,6.

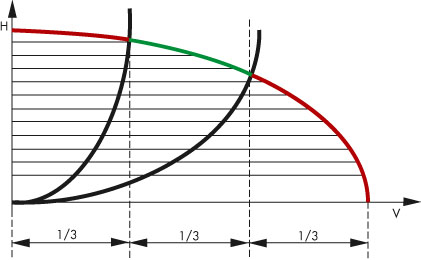

В заключение Определив так называемую рабочую точку “циркуляционника” (напор и подачу), остается подобрать в каталогах насос с близкой характеристикой. По производительности (Q) рабочая точка должна попадать в среднюю треть диаграммы (рис. 1).

Нельзя забывать, что рассчитанные параметры необходимы для действия системы при максимальной нагрузке. Такие условия встречаются крайне редко, наибольшую часть отопительного сезона потребность в тепле не так велика. Поэтому, если есть сомнения, всегда нужно выбирать меньший насос. Это позволяет не только сэкономить при его покупке, но и снизить в дальнейшем расходы на электроэнегию. Пример в качестве проверки Правильность расчетов по представленной методике можно проверить, сравнив их результаты с итогами точных вычислений в реальном проекте, выполненном в соответствии со СНиП.

По заданию требовалось расчитать циркуляционный насос для двухтрубной системы отопления с поэтажной разводкой трубопроводов от коллектора. Предварительно было определено, что потребность здания в тепле составляет 45,6 кВт, необходимый для отопления расход теплоносителя 2,02 куб.м/ч.

Схема трубопроводов до самого отдаленного радиатора включает четыре участка и теплорегулирующий вентиль. Суммарные потери давления в них равняются: DP = 0,63 + 0,111 + 0,142 + 0,289 = 1,178 м Согласно СНиП 2.04.05-91*, на неучтенные потери давления к этой величине следует добавить 10%: DP = 1,178 х 1,1 = 1,296 м Таким образом, “циркуляционник” для данной системы должен обеспечивать подачу 2,02 куб.м/ч теплоносителя и напор в 1,3 м. Этим условиям отвечает насос HZ 401 (Deutsche Vortex) или UPS 25-40 (Grundfos). При расчетах по методике, изложенной в статье, получаем: H = 0,015 х (3,2 + 4,4 + 8,9 + 21,7) х 1,3 х 1,7 = 1,266 м, что не слишком отличается от величины, полученной ранее.
