Поплавковый выключатель для насосов. Назначение. Примеры и схемы подключения.

Поплавковый выключатель для насосов. Назначение. Примеры и схемы подключения.

Использование базового электрического поплавкового выключателя - простой и популярный способ управления оборудованием (насосы, электронагревательные элементы, электроклапаны, системы сигнализации и пр.) в зависимости от уровня жидкости в ёмкости (колодце, водоеме и пр.).
Они недорого стоят, универсальны и просты в монтаже.

Примеры применения:
- Автоматическая откачка воды из подвалов, шахт, колодцев, котлованов и пр.
- Откачка канализационных стоков
- Наполнение накопительных емкостей
- Защита насосов от работы без воды
- Системы сигнализации переполнения ёмкости

Необходимо обязательно учитывать, что мощное (ТЭН, электродвигатели…) и 3-х фазное оборудование, необходимо подключать к автоматике через контактор.

Разделы статьи:
  1. Введение
  2. Схемы и примеры использования поплавковых переключателей
    2.1 Схемы прямого подключения без контактора
    2.2 Схемы однофазного подключения с контактором
    2.3 Схемы трехфазного подключения с контактором
  3. Ссылки на товар в каталоге

Базовый универсальный электрический поплавковый выключатель



Электрический поплавковый выключатель применяется для управления насосами, как на откачивание, так и для наполнения.
Используется в местах, где нет потребности в точном позиционировании уровней и нет требования к высокой надежности срабатывания.
Принцип работы:

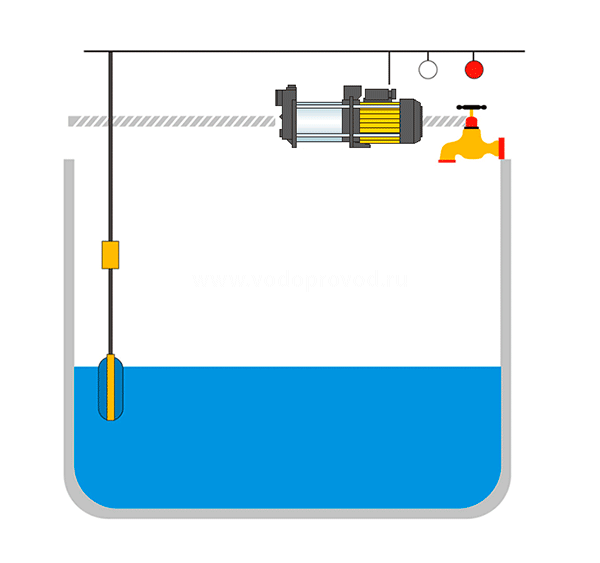

В корпусе поплавка находится металлический шар, перемещающийся по каналу. В крайнем положении шар воздействует на электрический выключатель, включая или отключая его. Положение шара зависит от положения поплавка.
Когда поплавок всплывает, шар перемещается в одно крайнее положение, при опускании поплавка вниз, шар перемещается в противоположное положение.
К поплавку подходит герметично смонтированный электрический кабель. В зависимости от его подключения к переключателю поплавка, выключатель может иметь три исполнения: работа на опорожнение, работа на наполнение и универсальный вариант, который в зависимости от электрического подключения может работать, как на наполнение, так и на опорожнение. Такие выключатели имеют дополнительный провод.
Как правило, поплавковые выключатели оснащены грузом, который крепится на электрическом кабеле и может по нему перемещаться. Путем перемещения груза по кабелю и регулируя глубину погружения груза, можно настроить поплавковый выключатель на определенный уровень включения и отключения.
Чаще всего, поплавковый выключатель, выходит из строя по причине прогорания контактов переключателя поплавка. Чтобы избежать этого, следует подключать поплавковый выключатель к насосу через контактор или устройство с аналогичными функциями.

Таким образом можно автоматизировать любые насоса: поверхностные и погружные, однофазные и трехфазные, любой мощности, за счет контактора.
Для откачки фекальных стоков, рекомендуются специализированные тяжелые поплавковые выключатели TAURUS.

Схемы и примеры использования поплавковых переключателей

  • Режим откачивания применяется для: автоматизации дренажных насосов, откачивающих воду из колодцев, ям, котлованов и пр.; для защиты насосов водоснабжения от работы в случае отсутствия воды.
  • Режим наполнения применяется для автоматизации наполнения накопительной ёмкости с отключением насоса при достижении заданного уровня.

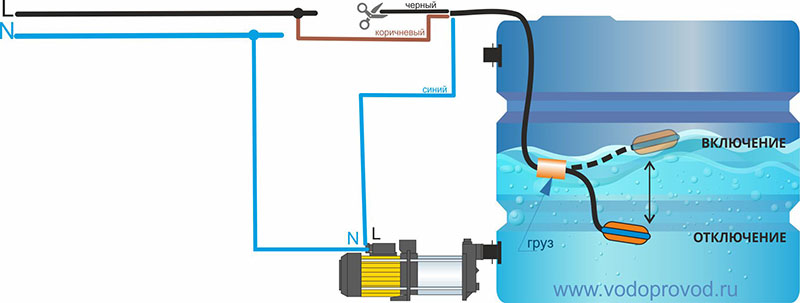

Режим откачивания
Прямое подключение небольшой нагрузки

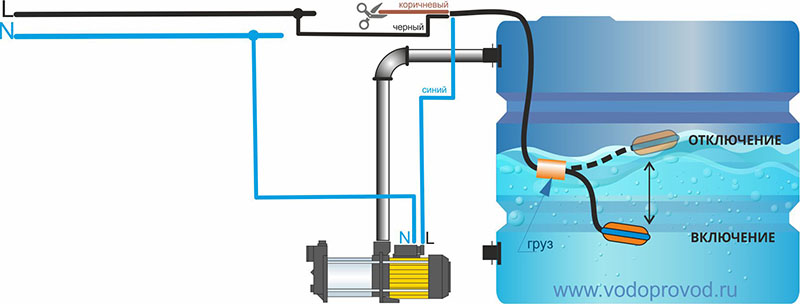

Режим наполнения ёмкости
Прямое подключение небольшой нагрузки

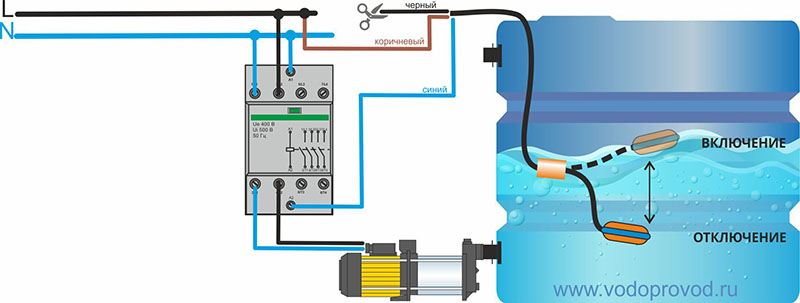

Режим откачивания
Подключение через контактор любой однофазной нагрузки

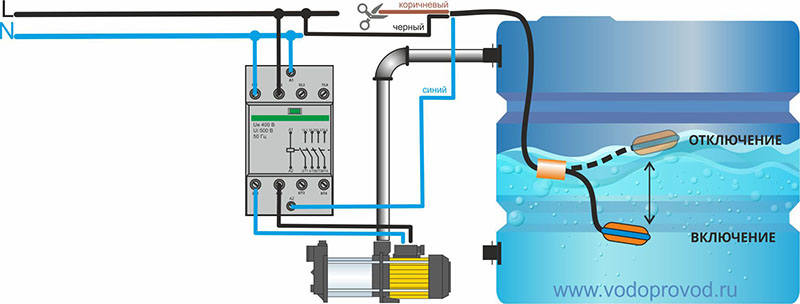

Режим наполнения ёмкости
Подключение через контактор любой однофазной нагрузки

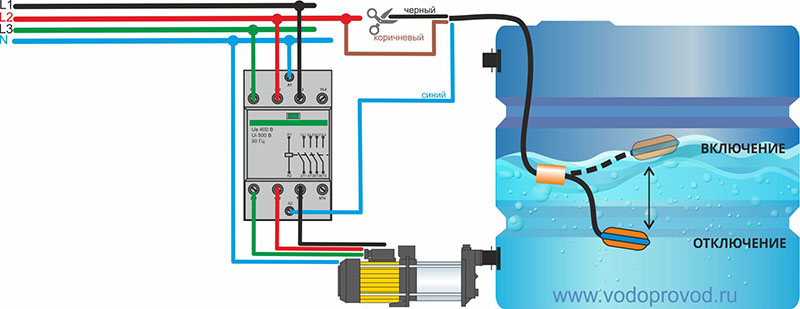

Режим откачивания
Подключение через контактор любой трехфазной нагрузки

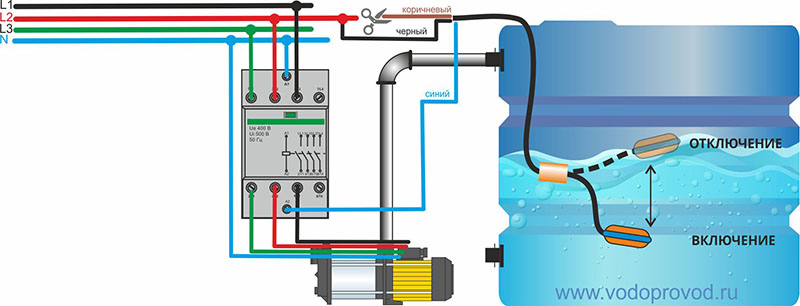

Режим наполнения ёмкости
Подключение через контактор любой трехфазной нагрузки



При необходимости реализации нестандартных решений, отсутствующих на нашем сайте, пишите по адресу: zakaz@vodoprovod.ru
