Современный дом — это сложный инженерный организм, густо пронизанный сетями электроснабжения, водопровода и отопления. Мы привыкли заботиться о качестве труб, выбирать надежные газовые котлы и качественную сантехнику, но часто забываем о невидимой угрозе, которая способна разрушить самую дорогую систему отопления за считанные месяцы и создать реальную опасность для жизни.
Эта угроза — разность электрических потенциалов.
По своей сути, уравнивание потенциалов — это соединение всех металлических конструктивных элементов здания (труб, арматуры, металлических корпусов оборудования) в единую электрическую сеть с последующим подключением к заземлению. Цель проста: исключить разность электрических потенциалов между металлическими поверхностями, которых может одновременно касаться человек.
Как работает уравнивание потенциалов
Представьте ситуацию: человек стоит в душе, держится за металлический смеситель и случайно касается металлического корпуса стиральной машины. Если оба предмета находятся под разным потенциалом, ток потечёт через тело — по пути наименьшего сопротивления. Именно так происходят электрические травмы в ванных комнатах.

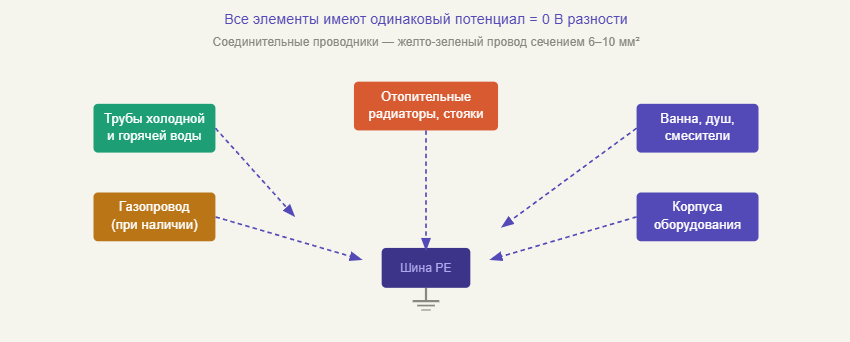

Система уравнивания потенциалов (СУП) решает эту проблему принципиально: все металлические элементы соединяются между собой и с общей шиной заземления. В результате потенциал на всех поверхностях становится одинаковым — разности нет, тока нет, опасности нет.
Принцип действия системы уравнивания потенциалов
Блуждающие токи: невидимая угроза трубопроводам
Отдельную и крайне серьёзную угрозу для металлических трубопроводов представляют блуждающие токи. Это электрические токи, которые текут по случайным проводящим путям — в том числе через стальные (в т.ч. из нержавеющих сталей) и медные трубы — а не по предназначенным для этого проводникам.
Откуда берутся блуждающие токи
Основных источников несколько. В городских условиях крупнейшим источником являются системы электрического транспорта: трамваи, троллейбусы, метро. Обратный ток от ходовых рельсов частично «утекает» в землю и ищет пути наименьшего сопротивления — которыми нередко оказываются металлические трубопроводы.
В зданиях блуждающие токи возникают из-за неисправной электропроводки, нарушения изоляции, неправильно выполненного заземления или при использовании трубопроводов в качестве нулевого проводника — что категорически запрещено, но встречается в старом фонде.
Естественные статические заряды, возникающие от трения воды о стенки полимерных труб, переходящих в металлические элементы. Близость к трубам проводки и др. источники электромагнитного поля.
Механизм электрохимической коррозии
Когда блуждающий ток входит в металлическую трубу — это зона катода, металл защищён. Но в точке, где ток покидает трубу (зона анода), происходит электрохимическая реакция: ионы железа переходят в раствор. Это и есть коррозия — стремительная, локальная, образующая характерные язвы и свищи.
Когда ток стекает с металлической трубы во влажную среду (например, в теплоноситель или воду), в месте выхода тока начинается интенсивное разрушение металла. Происходит перенос ионов: труба буквально растворяется на микроскопическом уровне.
Последствия отсутствия защиты:
-

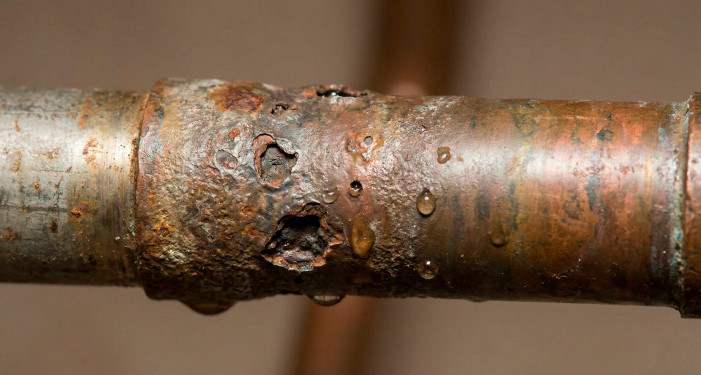

Образование свищей: На абсолютно новых медных, стальных или нержавеющих трубах, а также на радиаторах отопления появляются точечные сквозные отверстия.
-
Выход из строя дорогостоящего оборудования: Газовые котлы, циркуляционные насосы и бойлеры косвенного нагрева имеют металлические теплообменники и корпуса. Блуждающие токи быстро разрушают их внутренние компоненты, что ведет к дорогостоящему ремонту, не покрываемому гарантией.
-
Разрушение резьбовых соединений: Места соединения труб из разных металлов (например, латунные фитинги и стальные трубы) под воздействием тока превращаются в гальваническую пару, где один металл стремительно разрушается.
Почему заземление металлических труб обязательно
Подключение металлических трубопроводов к системе уравнивания потенциалов решает сразу несколько задач. Во-первых, исключается разность потенциалов между трубами и другими металлическими элементами — исчезает опасность поражения током. Во-вторых, трубопровод становится частью единой заземлённой системы, что существенно снижает интенсивность блуждающих токов и их разрушительное воздействие.
В-третьих, при пробое изоляции электроприбора на трубу ток немедленно уйдёт в землю по проводнику уравнивания потенциалов, что вызовет срабатывание защиты (УЗО или автомата) — вместо того чтобы течь через тело человека, коснувшегося трубы.
Нормативные требования
Требования к системе уравнивания потенциалов закреплены в ПУЭ (Правила устройства электроустановок), ГОСТ Р 50571 и СП 256.1325800. Согласно этим документам, уравнивание потенциалов обязательно для ванных комнат, душевых, санузлов и любых помещений с повышенной влажностью. Все металлические трубы холодного и горячего водоснабжения, отопления, газопровода, а также металлические экраны кабелей должны быть включены в СУП.
Типичные ошибки и их последствия
- Пластиковые вставки в трубопроводе без металлических перемычек — металлопластик разрывает цепь уравнивания потенциалов
- Подключение нейтрального проводника (N) к трубам вместо отдельного заземления (PE) — грубейшее нарушение ПУЭ
- Отсутствие шины PE в распределительном щитке или её неправильное исполнение
- Применение трубопровода как «нулевого» проводника в старых схемах TN-C
- Несоответствующее сечение проводников уравнивания — минимум 6 мм² для меди по ПУЭ 1.7.126
- Отсутствие соединений при замене металлических труб на пластиковые без обходных перемычек
Практика: как выполняется уравнивание

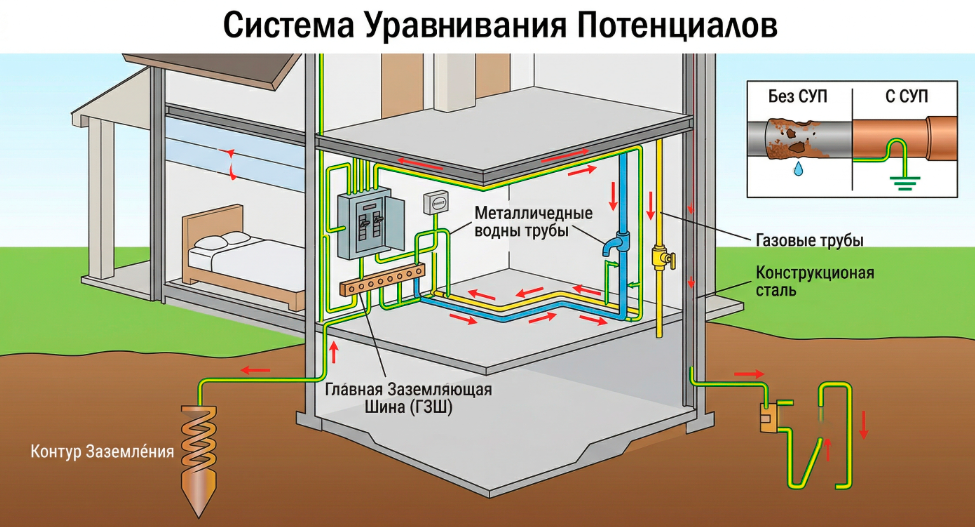

Главная шина заземления (ГЗШ) здания является точкой сбора всех проводников СУП. К ней подключается рабочее заземление электроустановки, молниезащита (если есть), и все ответвления к металлическим трубопроводам.

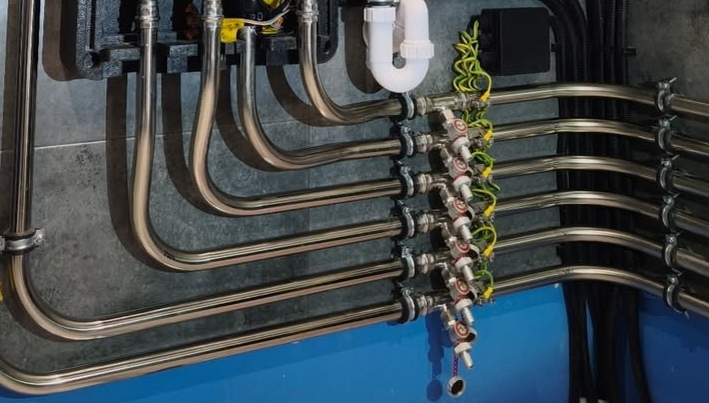

Подключение труб осуществляется специальными зажимами-хомутами из нержавеющей стали или луженой меди — они обеспечивают надёжный контакт без механического повреждения трубы. Соединительный проводник — жёлто-зелёный провод сечением не менее 6 мм² (ПУЭ 1.7.126). В ванной комнате все металлические элементы (трубы, смесители, ванна, душевой поддон, полотенцесушитель, корпуса приборов) объединяются в единую ДСУП и подключаются к клеммной коробке уравнивания потенциалов.
Система уравнивания потенциалов — это не дополнительная опция, а обязательный элемент безопасной электроустановки. Она одновременно защищает людей от поражения током, металлические трубопроводы от коррозии под воздействием блуждающих токов, газопровод от опасных свищей. Стоимость правильно выполненной системы несопоставима с ценой аварии, ремонта или трагедии.
Если ваш дом построен до 1990-х годов или вы не уверены в наличии СУП — обратитесь к квалифицированному электрику для проверки и, при необходимости, монтажа системы уравнивания потенциалов.
