типовое решение

Защита от сухого хода с автоматическим перезапуском

В электронных блоках автоматики появилась функция автоматического перезапуска при срабатывании защиты от работы без воды. Функция стала любима многими, но не всем нравятся электронные блоки управления, а где-то их не применить (например в насосах с высоким максимальным давлением).
Механическую автоматику любят за ее универсальность и высокую надежность. К сожалению, функционалом автоматического перезапуска такая автоматика не располагает.

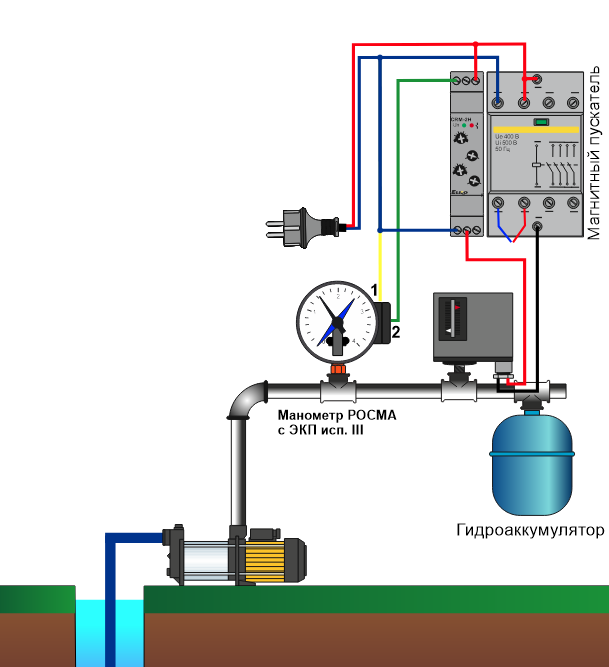

Предлагаем схему высококачественной механической автоматизации насоса водоснабжения с автоматическим перезапуском в случае срабатывания защиты от сухого хода.

Купить весь комплект:

Вы можете добавить весь комплект в корзину или на вкладке Состав комплекта выбрать и добавить в корзину отдельные позиции.

Схема выполнена на высококачественных элементах.
Защита осуществляется с помощью манометра с ЭКП. Перезапуск обеспечивает реле времени CRM-2H.
На нем же настраиваются временные промежутки циклов паузы и работы насоса при срабатывании защиты (падении давления до нуля)
Гибкая система настройки позволяет задать любые циклы от 0,1 секунды до 100 дней. Например первый промежуток задаем -1 час, а второй - 1 минуту. Тогда при срабатывании защиты от работы без воды, насос будет каждый час включаться на 1 минуту до тех пор пока не появится вода.


Распределитель 3-ходовой 1"ВР-1/4"ВР-1"НР
Для подключения приборов и автоматики с наружной резьбой 1/4" к магистрали. Например манометра.
TSB003029
Распределитель 3-ходовой 1"вр-нр 1/4"вр А-2
за шт
840р.
Распределитель 3-ходовой для насосов
Удобен для подключения гидроаккумулятора к магистрали водоснабжения
TSB003012
Распределитель 3-ходовой 1"вр-вр-нр (h=75 мм)
за шт
550р.
Тройник переходной ВР латунь
Материал: латунь Назначение: водоснабжение, отопление Вид соединения: внутренняя резьба
TSB005413
Тройник 1"х1/2"х1" латунь SFT-0021-001121
за шт
681р.

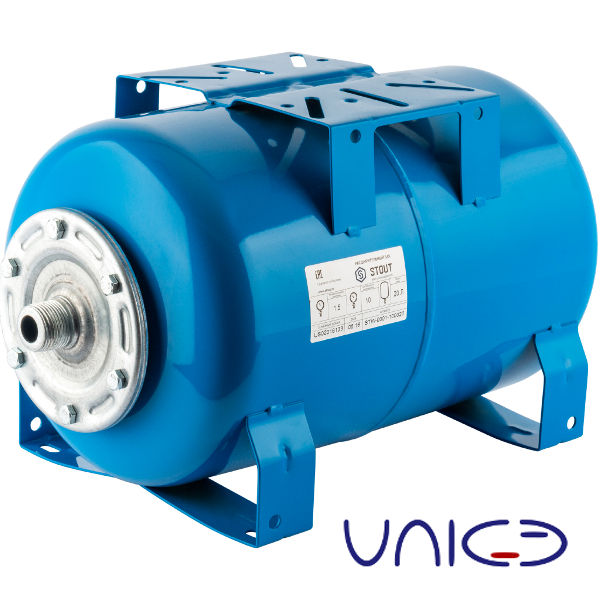

Гидроаккумулятор горизонтальный Stout
Гидроаккумуляторы предназначены для поддержания рабочего давления в системе водоснабжения, предотвращения разрушения системы от гидравлического удара, уменьшения количества включений- выключений насоса и компенсации температурного расширения воды в системе ГВС.
TSB000036
Гидроаккумулятор горизонтальный 50 л STW-0003-000050
за шт
7370р.

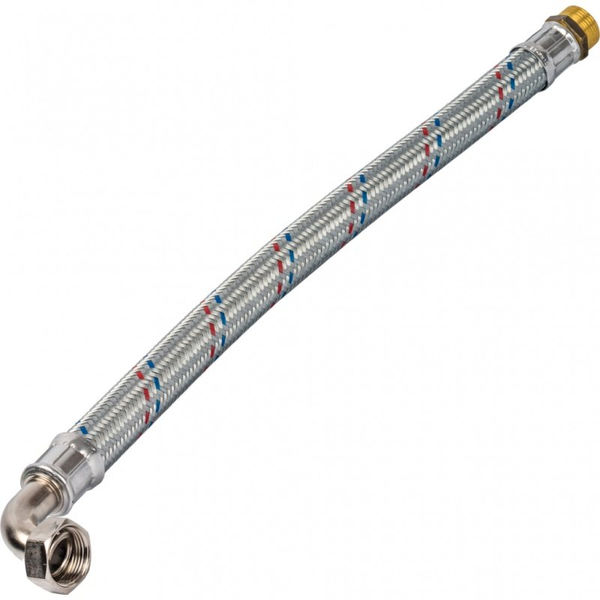

Подводка для воды 1" ВР-НР угловая
Гибкая подводка увеличенного диаметра для подключения насосов и другого оборудования.
TSB000254
Подводка для воды 1" угловая 0.8 м В/Н SHF 0167 252525
за шт
1600р.
Манометр с электроконтактной приставкой ЛРПР-10 bar
Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.
TSB106208
Манометр с ЭКП ЛРПР (6 bar, +150гр.) 1/2" ТМ510Р03(0.6МПа)G1/2
за шт
3100р.
Контактор модульный VS425 25А
Модульные контакторы Elko EP VS425 предназначенные для управления электрическими нагрузками, требующими большого количества включений/отключений или большей мощности, чем способности управляющего устройства.
TSB104796
Контактор VS425-40/230V модульный 25A 4-контакта НО
за шт
2900р.
Реле времени CRM-2Н цикличное
Асимметрический циклователь CRM-2H Реле времени - циклователь с независимо настраиваемым временем размыкания и замыкания выхода. Служит для автоматизации повторяющихся процессов.
ST583188
Асимметрический циклователь CRM-2H/230V
за шт
3330р.
