типовое решение
Автоматизация наполнения ёмкости при свободном изливе
Вариант автоматики с защитой насоса от работы без воды при наполнении емкости и свободном изливе
Купить весь комплект:
Вы можете добавить весь комплект в корзину или на вкладке Состав комплекта выбрать и добавить в корзину отдельные позиции.
Предлагаемая схема автоматизации широко применяется в системах водоснабжения с источниками (скважина или колодец), имеющих малый дебит.
В ситуации с дефицитом воды, необходимо иметь промежуточную накопительную ёмкость, из которой, в последующем, будет вестись подача воды потребителям в комфортном объеме.
Основной задачей, при заполнении ёмкости, является защита насоса от работы без воды, т.к. при недостатке воды в источнике, велика вероятность возникновения ситуации, когда ёмкость еще не заполнена, а вода в источнике закончилась. Если в этот момент не выключить насос, то он выйдет из строя из-за отсутствия охлаждения. Соответственно, защита от работы без воды должна быть максимально надежной и эффективной.
Помимо защиты насоса от работы без воды, необходимо добиться простого и автоматического его перезапуска в случае срабатывания, без участия человека.
Существует несколько путей решения этой задачи. Представленное здесь решение прошло испытание временем и зарекомендовало себя, как одно из самых отказоустойчивых.
Здесь отсутствует запорный поплавковый клапан, как самый слабый элемент, наиболее часто выходящий из строя.
Реле протока имеет механический принцип работы, это позволяет автоматике не зависеть от содержания в воде железа, которое осаждаясь на стенках автоматики, блокирует работу реле, построенное с применением магнитов.
Описание работы автоматики:

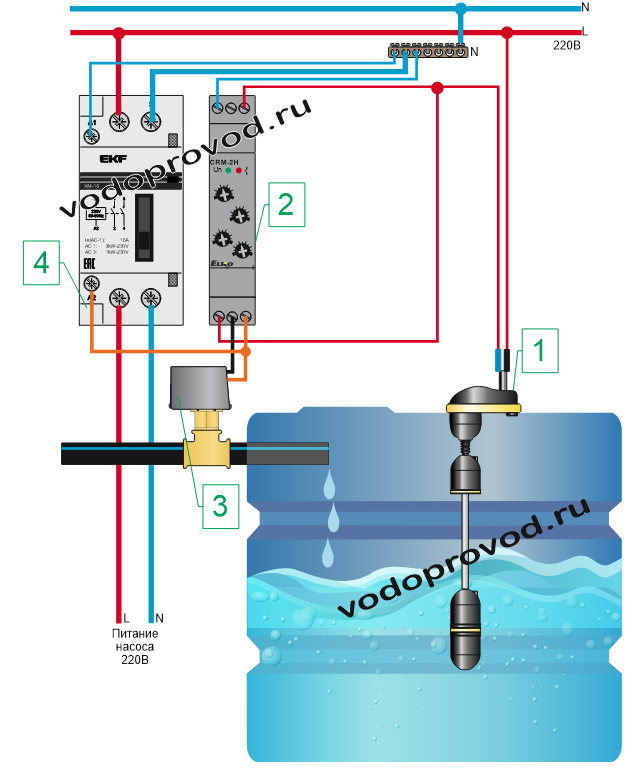

По сигналу поплавкового выключателя [1], реле времени [2] принудительно включает насос на непродолжительное время.
Время настраивается произвольно пользователем. Как правило не более 30 секунд.
Если вода поступает, то реле протока [3] будет поддерживать работу насоса до опустошения источника воды или завершения наполнения ёмкости.
Если поступление воды прекратилось до момента наполнения ёмкости, то реле времени, через заданный пользователем промежуток (зависит от скорости пополнения источника), будет циклически пытаться включить насос, пока ёмкость не будет наполнена. Питание на насос коммутируется посредством контактора [4]. Желательно, чтобы контактор имел возможность ручного управления для включения и отключения насоса в аварийной ситуации.
1 - поплавковый выключатель. Помимо удобного выключателя Mouse, может применяться любой поплавковый электрический выключатель или контроллер уровня.

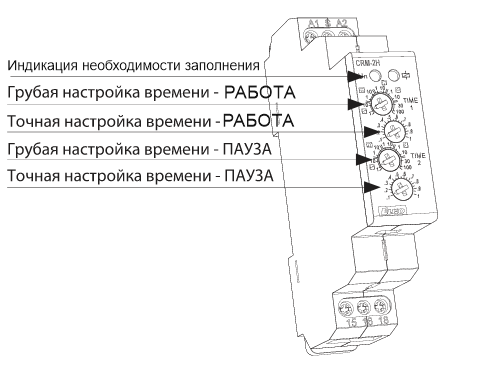

2 - реле времени в виде асимметрического циклователя. Позволяет произвольно настроить время работы насоса до момента срабатывания защиты от работы без воды (10-30 сек) и время паузы при срабатывании защиты от работы без воды (зависит от источника).
3 - реле протока, лучше механическое
4 - контактор. Подбирается в зависимости от мощности насоса.
В ситуации с дефицитом воды, необходимо иметь промежуточную накопительную ёмкость, из которой, в последующем, будет вестись подача воды потребителям в комфортном объеме.
Основной задачей, при заполнении ёмкости, является защита насоса от работы без воды, т.к. при недостатке воды в источнике, велика вероятность возникновения ситуации, когда ёмкость еще не заполнена, а вода в источнике закончилась. Если в этот момент не выключить насос, то он выйдет из строя из-за отсутствия охлаждения. Соответственно, защита от работы без воды должна быть максимально надежной и эффективной.
Помимо защиты насоса от работы без воды, необходимо добиться простого и автоматического его перезапуска в случае срабатывания, без участия человека.
Существует несколько путей решения этой задачи. Представленное здесь решение прошло испытание временем и зарекомендовало себя, как одно из самых отказоустойчивых.
Здесь отсутствует запорный поплавковый клапан, как самый слабый элемент, наиболее часто выходящий из строя.
Реле протока имеет механический принцип работы, это позволяет автоматике не зависеть от содержания в воде железа, которое осаждаясь на стенках автоматики, блокирует работу реле, построенное с применением магнитов.
Описание работы автоматики:
По сигналу поплавкового выключателя [1], реле времени [2] принудительно включает насос на непродолжительное время.
Время настраивается произвольно пользователем. Как правило не более 30 секунд.
Если вода поступает, то реле протока [3] будет поддерживать работу насоса до опустошения источника воды или завершения наполнения ёмкости.
Если поступление воды прекратилось до момента наполнения ёмкости, то реле времени, через заданный пользователем промежуток (зависит от скорости пополнения источника), будет циклически пытаться включить насос, пока ёмкость не будет наполнена. Питание на насос коммутируется посредством контактора [4]. Желательно, чтобы контактор имел возможность ручного управления для включения и отключения насоса в аварийной ситуации.
1 - поплавковый выключатель. Помимо удобного выключателя Mouse, может применяться любой поплавковый электрический выключатель или контроллер уровня.
2 - реле времени в виде асимметрического циклователя. Позволяет произвольно настроить время работы насоса до момента срабатывания защиты от работы без воды (10-30 сек) и время паузы при срабатывании защиты от работы без воды (зависит от источника).
3 - реле протока, лучше механическое
4 - контактор. Подбирается в зависимости от мощности насоса.

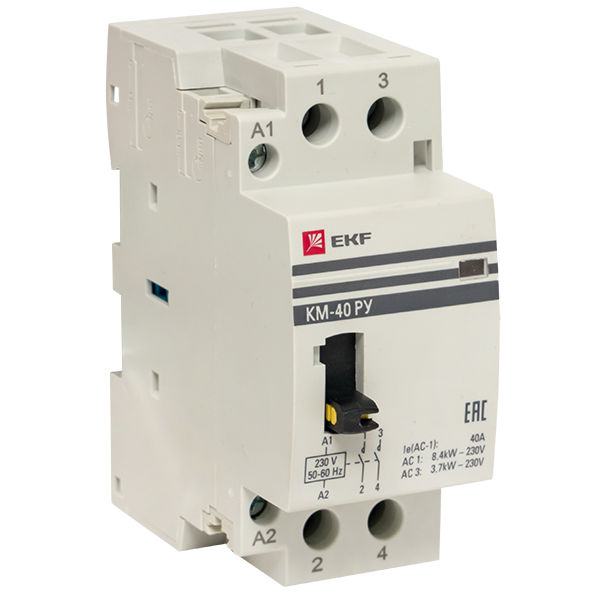

Модульные контакторы предназначенные для управления электрическими нагрузками, требующими большого количества включений/отключений или большей мощности, чем способности управляющего устройства.
Реле протока используется для автоматического включения и отключения насосов или другого оборудования по протоку, в системах горячего и холодного водоснабжения.

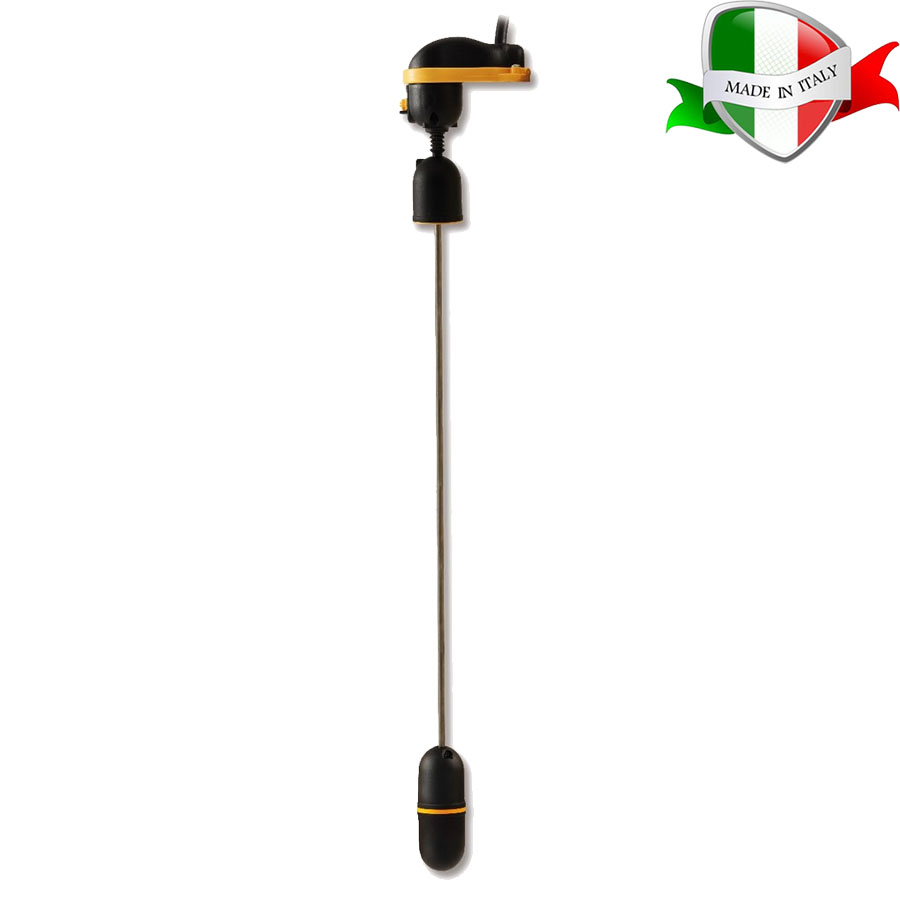

Универсальный поплавковый управляющий вертикальный регулятор уровня жидкости для емкостей и колодцев.
Регулируемый диапазон настройки разницы нижнего и верхнего уровня 60-420 мм.

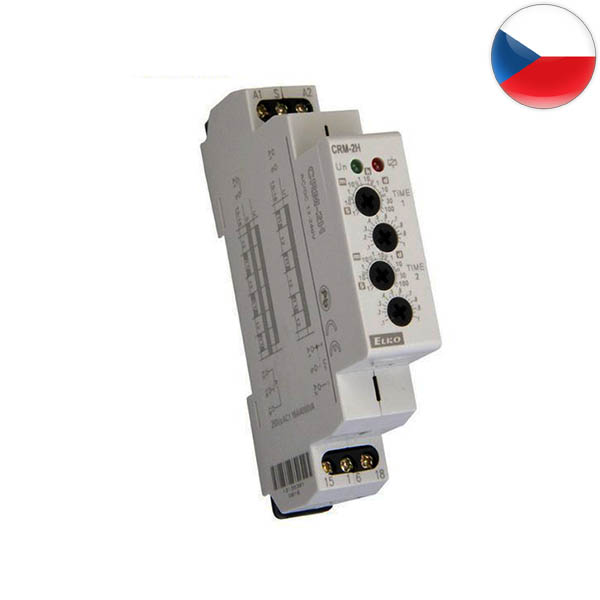

Асимметрический циклователь CRM-2H
Реле времени - циклователь с независимо настраиваемым временем размыкания и замыкания выхода.
Служит для автоматизации повторяющихся процессов.

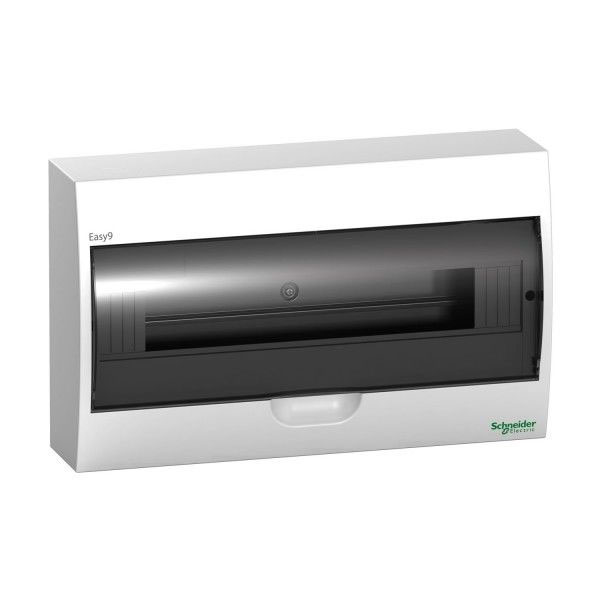

Распределительный щиток Schneider Electric серии Easy9 Box предназначен для установки аппаратов защиты и управления бытовой электроустановки.
