типовое решение

Электрическое подключение погружного однофазного насоса

Согласитесь, мало приятного когда из-за аварии в сети сгорает дорогостоящий насос и вы на длительное время остаетесь без воды... Защитить насосное оборудование можно! И необходимо!

Купить весь комплект:

Вы можете добавить весь комплект в корзину или на вкладке Состав комплекта выбрать и добавить в корзину отдельные позиции.

Обратите внимание!
Часть товаров отсутсвует в продаже, уточнить по позициям можно на вкладке: Состав комплекта.

Хочется напомнить, что насосное оборудование, вещь достаточно дорогостоящая. Выход из строя насоса или его автоматики грозит не только новыми денежными расходами, но и продолжительным отсутствием воды в доме и прочими неприятностями.
Максимальную защиту необходимо предусмотреть еще на этапе проектирования системы.
Абсолютно обязательной является защита насоса от работы без воды. От такой ситуации никто не застрахован, даже в хорошо пополняемых источниках.
Так же необходимо обеспечить максимальную защиту электрической части.
Необходима установка защиты от короткого замыкания, от тока утечки. Нельзя включать насосы при сильных перепадах напряжения. Устанавливается стабилизатор напряжения и защитное устройство, не допускающее включение при вредном перепаде напряжения. Необходимо установить устройство, отключающее насос при превышении силы тока, что является аварийной ситуацией, например забившаяся песком крыльчатка насоса с ее блокировкой.
Если в доме имеется несколько фаз, желательно установить прибор автоматически выбирающий наиболее подходящую по параметрам.
Приборы управления и автоматики желательно подключать через магнитный пускатель, что разгрузит контакты реле автоматики и значительно продлит ей жизнь.

В данной комплектации, представлена типовая схема электрического подключения погружного насоса водоснабжения. Эта схема обеспечивает комплексную защиту людей и насосного оборудования: защиту от короткого замыкания; защиту от перегрузки и блокировки насоса; защиту от поражения людей электрическим током; защиту насоса от работы без воды; защиту от недонапряжения и перенапряжения; защиту клемм реле давления от прогорания.
Щит включает в себя все функции блока управления и защиты Grundfos SQSK, но имеет расширенные возможности по дополнительной защите насоса и людей.
Обратите внимание, что метраж электрического кабеля следует установить из конкретных потребностей.

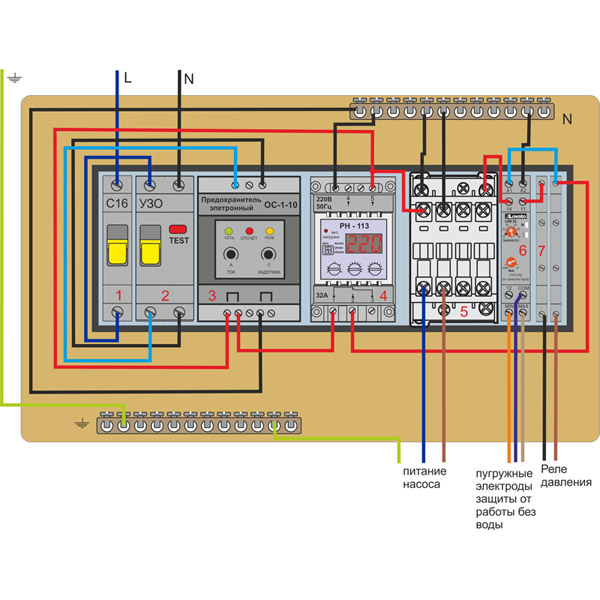

Схема подключения:


1 - автоматический выключатель
2 - устройство защитного отключения
3 - электронный предохранитель ОС-1-10
4 - реле контроля напряжения РН-113
5 - магнитный пускатель
6 - блок управления насосом по уровню HRH-5
7 - пара соединительных клемм

Автоматический выключатель EKF PROxima 1-полюсный
Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima являются механическими коммутационными аппаратами и соответствуют ГОСТ Р50345-2010. Отличное качество за разумные деньги.
TSB104889
Автоматический выключатель EKF ВА47-63 1-пол. 32А (C32)
за шт
290р.

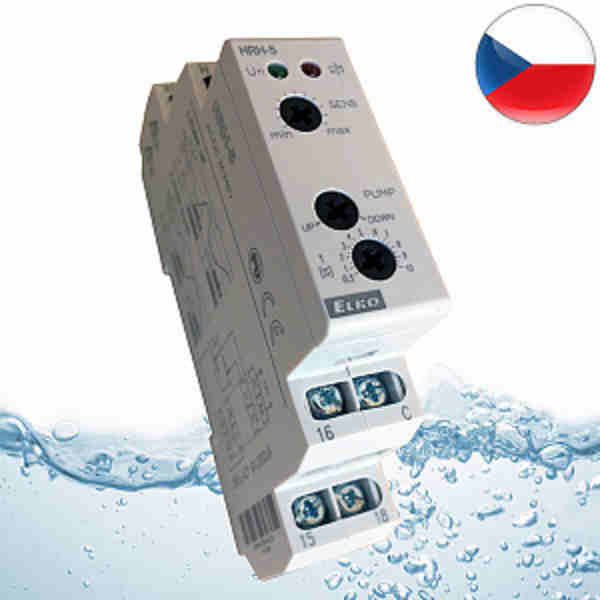

Блок управления насосом по уровню HRH-5
Высококлассный контроллер для управления оборудованием по уровню жидкости с помощью погружных электродов.
TSB104639
Блок управления насосом по уровню HRH-5/UNI
за шт
на заказ

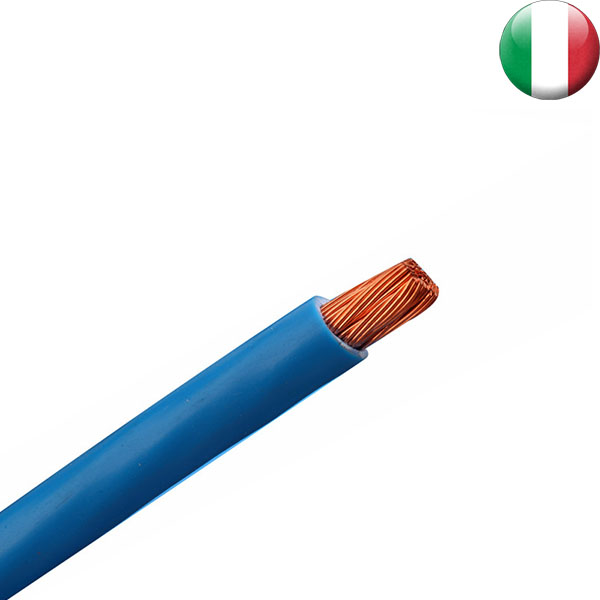

Кабель для погружных электродов Aristoncavi H07RN8-F
Высококачественный кабель для погружных электродов  уровневой автоматики
TSB056484
Кабель для погружных электродов 1x1,5mm2
за м
70р.
TSB006411
Кабель электрический NYM 3х1,5 (бухта 100м)
за шт
на заказ

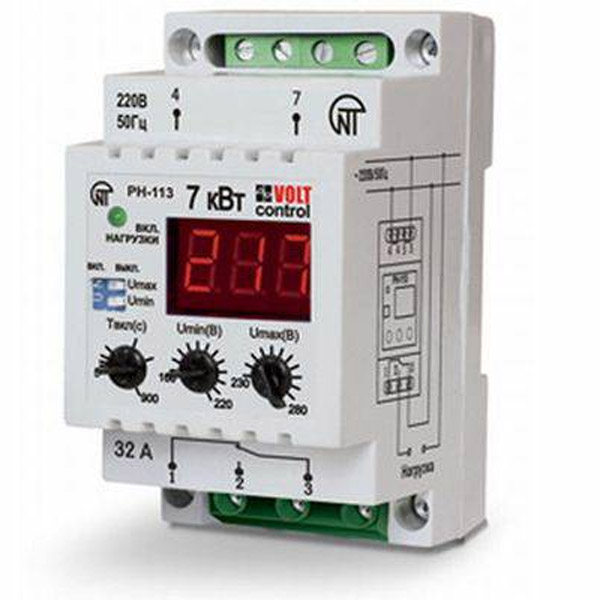

Реле напряжение однофазное РН-113 32А
Отключает подачу питания на оборудование при критичных параметрах сети+индикация текущего напряжения
ST582485
РН-113 реле напряжения однофазное на DIN рейку , регулируемое на 32А
за шт
на заказ
1 шт
Нет в продаже.
1 шт
Нет в продаже.
1 шт
Нет в продаже.

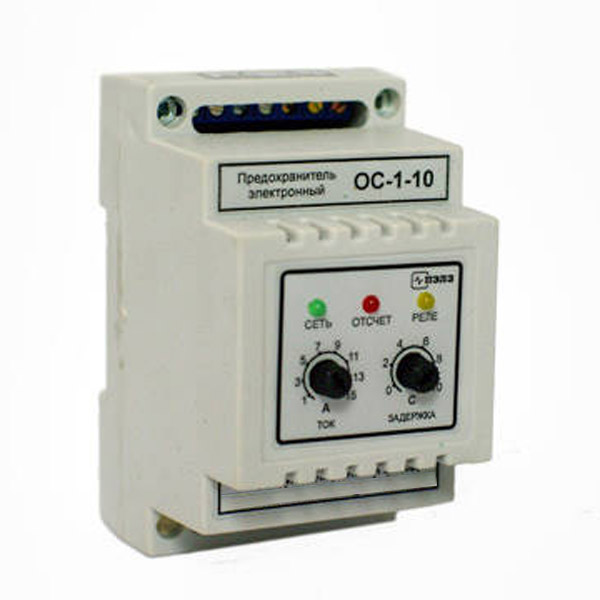

Электронный предохранитель ОС-1-10
Электронный предохранитель предназначен для мгновенного (или с минимальной задержкой) отключения нагрузки, в тех случаях, когда ток, протекающий через нее, превышает заданное значение.
TSB056491
Электронный предохранитель ОС-1-10
за шт
на заказ

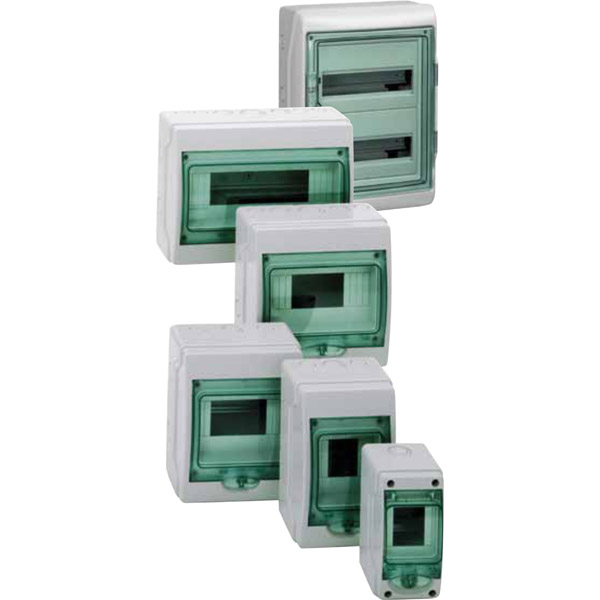

Щит модульный навесной IP 65 Kaedra
Пластиковые шкафы Kaedra вместимостью до 72 модулей, IP65 Пылевлагозащищенные корпуса и мини-корпуса щитов предназначены для установки модульного оборудования.
TSB056498
Щиток модульный навесной IP65 Kaedra (18 модулей)/1 ряд
за шт
на заказ

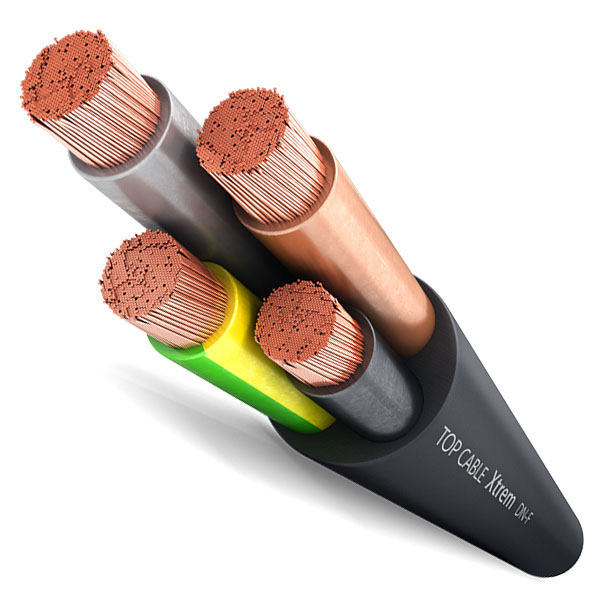

Кабель для скважинного насоса H07RN-F
Кабель Xtrem H07RN-F предназначен для электропитания погружных насосов и электродвигателей
TSB003001
Кабель д/скважинного насоса 3х1,5 мм
за шт
210р.

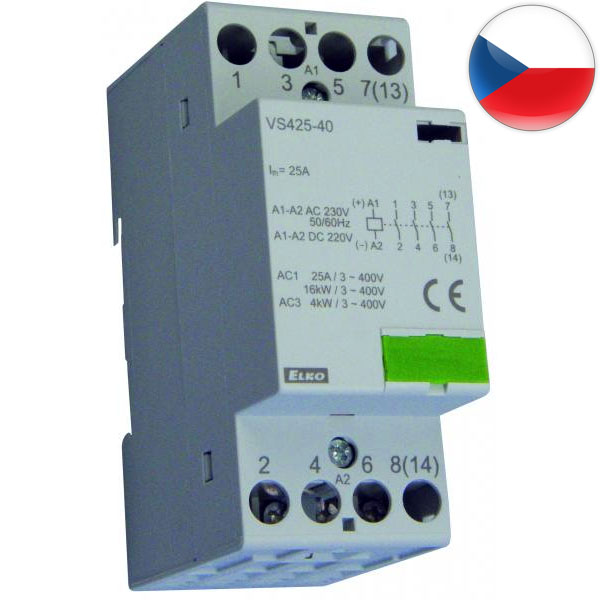

Контактор модульный VS425 25А
Модульные контакторы Elko EP VS425 предназначенные для управления электрическими нагрузками, требующими большого количества включений/отключений или большей мощности, чем способности управляющего устройства.
TSB104796
Контактор VS425-40/230V модульный 25A 4-контакта НО
за шт
2900р.
