Назначение: соединенние кабеля, изготовления концевых муфт
Вид соединения: нагрев

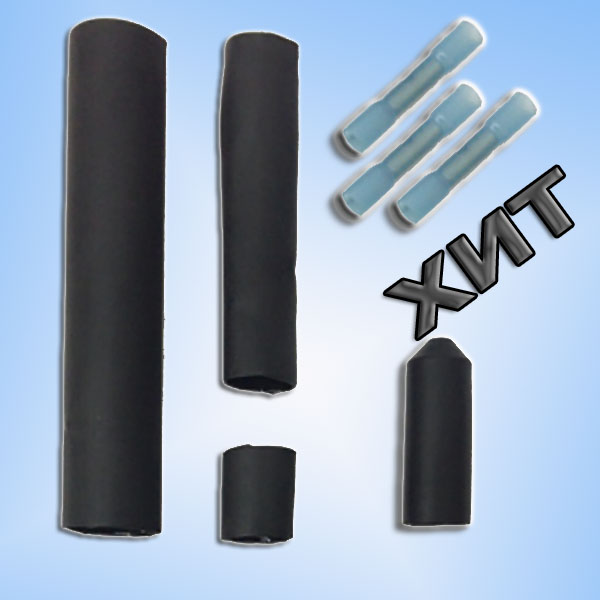

TSB104080 | Комплект соединительный питающего кабеля и наконечника | 397 р. | за шт. |

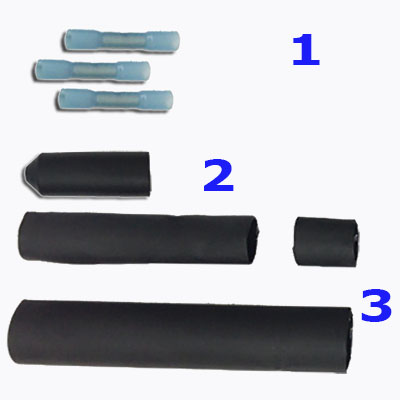

1 - зажимные гильзы с термоусадочной трубкой и клеевым слоем
2 - концевой термоусадочный колпачок с клеевым слоем
3 - набор термоусаживаемых трубок 3M с клеевым слоем
Монтаж:

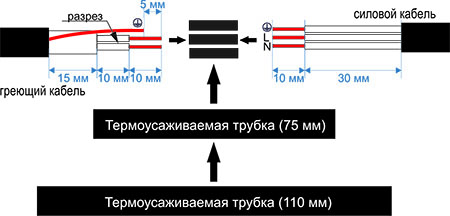

Соединение греющего кабеля с силовым:
1. Подготовить концы отрезка кабеля согласно чертежу
2. На отрезок силового кабеля одеть термоусадочную трубку из набора (110 мм)
3. На отрезок силового кабеля одеть термоусадочную трубку из набора (75 мм)
4. Соединить отрезки кабеля с помощью термоусадочных соединительных гильз и обжать их плоскогубцами или специальными клещами.

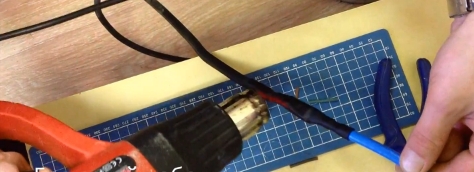

5. Подогреть гильзы феном для усадки.
6. Сдвинуть на место соединения термоусадочную трубку 75 мм и нагреть ее феном до усадки.
7. Сдвинуть на место соединения термоусадочную трубку 110 мм и нагреть ее феном до усадки.
Концевая заделка греющего кабеля:
1. Подготовить концы отрезка кабеля согласно чертежу
2. Одеть термоусадочную трубку на зачищенный конец кабеля и подогреть.
3. Излишек трубки, пока он горячий обжать плоскогубцами.
4. Одеть термоусадочный колпачок и подогреть до усадки
