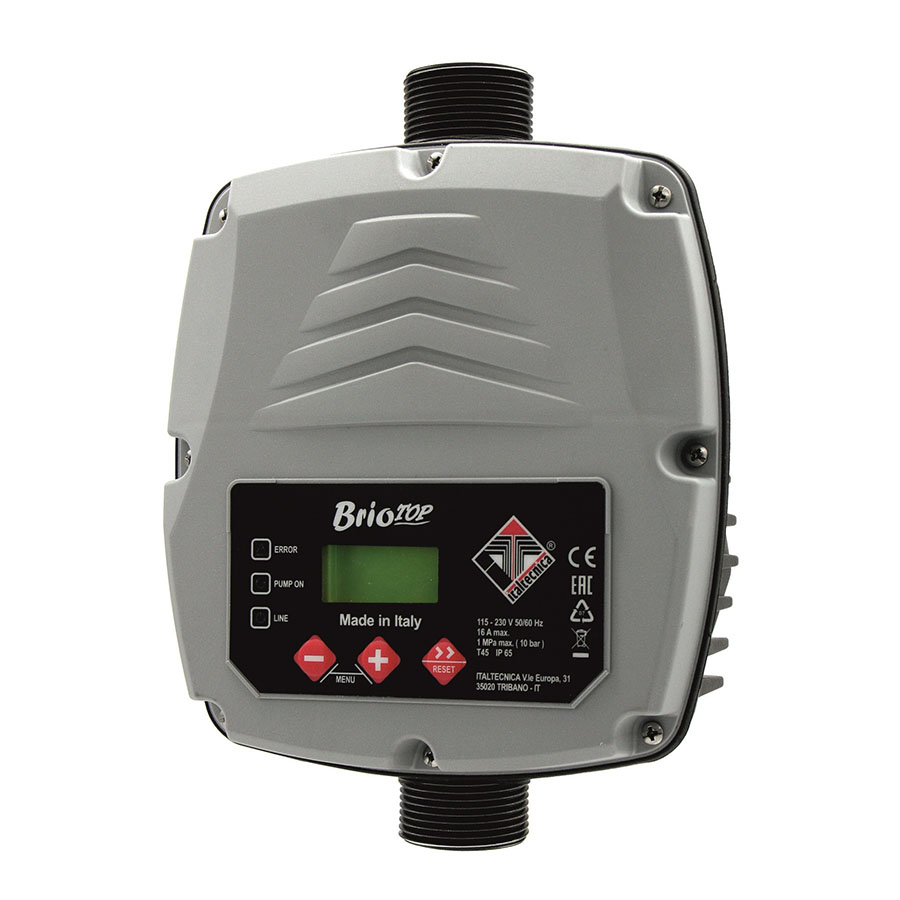

Блок электронной автоматики Brio TOP

12 месяцев гарантии.
Блок электронной автоматики Brio TOP
Италия
Наиболее функциональная и удобная автоматика для погружных и поверхностных насосов водоснабжения мощностью до 2,2 кВт.
Производство концерна ITALTECNICA, Италия.

модификации

TSB104196Блок электронной автоматики BRIO TOP7 300 р.за шт.
  • Описание

    Среди систем автоматизации насосов без частотного регулирования Brio TOP является наиболее удобной и функциональной.
    Данная автоматика выполняет функции управления насосом водоснабжения или повышения давления с комплексом его защиты.

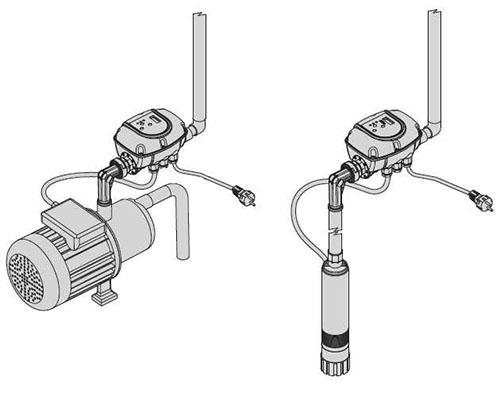

    Блок устанавливается в разрыв трубопровода между насосом и водоразборным краном.

    Как известно, существуют два типа автоматики включения/отключения: механический (реле давления) и электронный (гидроконтроллер), в первом типе насос включается по падению давления, а отключается по достижению заданного давления. Недостатком такой автоматики является необходимость использования гидроаккумулятора, волнообразные характеристики давления в кране и невозможность задать произвольные настройки давления включения и отключения, т.к. конструктивно эти два параметра зависят друг от друга. Во втором типе использование гидроаккумулятора необязательно и нет волнообразных скачков давления, но данный тип нельзя использовать с насосами у которых максимальный напор очень высок, т.к. это быстро приводит к разрушению системы и появлению течи.
    Автоматика Brio TOP - универсальна. Ее можно эксплуатировать, как в режиме реле давления (необходим гидроаккумулятор), так и в режиме гидроконтроллера. Кому, что нравится!
    При этом настройки давления включения и отключения производятся в широком диапазоне и независимо друг от друга. Т.е. при работе в режиме реле давления Brio TOP обладает куда большей гибкостью и удобством.
    Диапазоны настройки:
    - давление включения от 0,5 до 8,0 Бар
    - давление выключения от 1,0 до 9,0 Бар
    В режиме гидроконтроллера, Brio TOP позволяет самостоятельно настроить временную задержку между моментом закрытия крана и отключением насоса.

    Кроме этого Brio TOP обладает целым рядом систем защиты насоса с гибкими настройками.
    Так, например любой гидроконтроллер имеет функцию защиты насоса от работы без воды. В Brio TOP эта система усовершенствованна тем, что имеет функцию автоматического перезапуска в случае срабатывания защиты. При этом временные промежутки срабатывания и количество перезапусков пользователь имеет возможность настроить самостоятельно.

    Brio TOP имеет так же защиту от замерзания воды в насосе. В случае, если температура воды упадет ниже 4 гр.С, то автоматика периодически будет включать насос на 15 секунд, тем самым нагревая воду внутри насоса.

    Следующая защита - предотвращение заклинивания при длительном простое. Длительный простой насоса без работы негативно сказывается на его ресурсе, т.к. отложения собираются на рабочих колесах и сальников. Brio TOP отслеживает время простоя и если насос не запускался в течении 24 часов, то производит профилактический 15 секундный запуск.

    Уникальной особенностью Brio TOP является наличие встроенной защиты по превышению тока. В большинстве аварийных ситуаций (работа без воды, работа на закрытую задвижку, заклинивание вала насоса и рабочих колес песком, недопустимое пониженное напряжение и пр.), потребляемый ток резко возрастает. Brio TOP умеет это отслеживать и аварийно отключает насос.

    Brio TOP имеет еще одну настройку - давление аварийного отключения. Давление настраивается пользователем и позволяет отключать насос при его достижении. Очень актуально для насосов установленных на повышение давления воды.

    К Brio TOP можно подключить дополнительную автоматику, такую как поплавковые выключатели, реле, сигнализацию аварийных состояний и пр. Для этого есть соответствующие клеммы.
    Brio TOP ведет статистику по аварийным срабатываниям.

    Все настройки производятся посредством меню с отображением на ЖК дисплее. В рабочем режиме на дисплее отображаются текущее давление в магистрали и текущее потребление тока.

    Кратко о функциях:
    • Автоматически управляет включением/выключением однофазных насосов с максимальной силой тока до 16 А.
    • Полностью заменяет традиционно используемую водяную систему поддержания давления, состоящую из реле давления и гидроаккумулятора; также может использоваться как цифровое реле с настраиваемыми предельными величинами давления включения и выключения (в бустерных установках с гидроаккумулятором).
    • Включает насос после падения давления в системе (краны открыты) и выключает его, когда поток жидкости прерывается при максимальном значении давления электрического насоса (краны закрыты); или по достижению предварительно настроенной величины давления выключения.
    • Цифровая индикация давления на экране устройства.
    • Светодиоды и информация на табло сигнализируют о режимах работы устройства, а также о возникновении ошибок.
    • Защита от «сухого хода», возникающего при недостаточном количестве воды на всасывании.
    • При срабатывании устройства по «сухому ходу» происходит автоматическая перезагрузка с автономным режимом восстановления после сбоя.
    • Система контроля силы тока в электродвигателе насоса, срабатывающая при заклинивании ротора или перегрузке.
    • Защита от замерзания, которая включает насос при температуре окружающей среды ниже 4 °C.
    • Функция, предотвращающая заклинивание механических частей (в частности ротора), когда насос не эксплуатируется долгое время.
    • Защита от перегрузок, которая выключает электрический насос по достижению максимальной заданной величины силы тока.
    • Гидравлические соединения с накидной гайкой 1" (наружная резьба).
    • Возможна как вертикальная, так и горизонтальная установка, но только в соответствии с направлением потока.
    • Работа в режимах главный/вспомогательный в сдвоенных подкачивающих станциях.
    • Разъемы для подсоединения дистанционных устройств (1 вход+1 выход).
    • Ведется регистрация сигнальных сообщений, что упрощает анализ любого нарушения работы системы.
    • Быстросъемные электрические разъемы для удобного подключения кабеля.
    • Техническое обслуживание устройства не требуется.

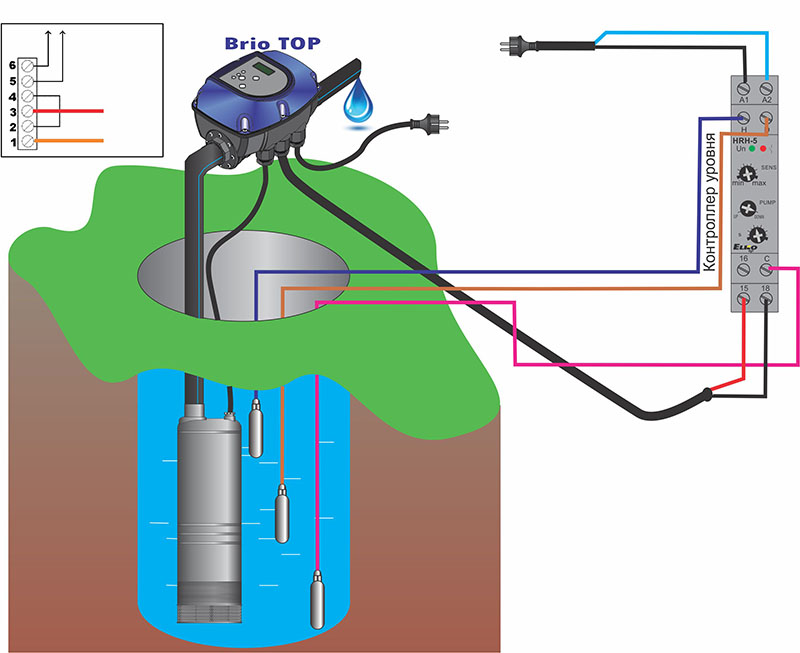

    Расширенный пример использования автоматики
    В данной схеме используется возможность подключения к Brio дополнительного оборудования. Так, система оснащена блоком защиты и оптимизации работы насоса в случае малодебитного источника воды. Т.е. автоматика включит насос только при наличии в источники воды, в противном случае, работа насоса блокируется даже при открытии кранов.
    Комплектующие для данной системы можно посмотреть здесь



  • Характеристики

    • Напряжение электрической сети, В — 220 ± 10%
    • Частота электрической сети, Гц — 50 ± 1
    • Максимальный ток — 16A
    • Диапазон регулировки давления включения насоса — 0,5 - 8,0 bar.
    • Максимальное рабочее давление — 10 bar.
    • Максимальная температура жидкости — +30°С
    • Макс.температура окружающей среды — +35°С
    • Класс электрической защиты — IP65
    Комплект поставки:
    • Устройство BRIO TOP - 1 шт.
    • Комплект кабельных наконечников - 1 шт.
    • Руководство по эксплуатации - 1 шт.
    • Упаковка - 1 шт.
    Торговая марка: ITALTECNICA
    Производитель оборудования: Italtecnica S.r.l. (Италия)
    Гарантия: 24 мес
