Клапан обратный подпружиненный York (с пластиковым седлом)

Клапан обратный подпружиненный York (с пластиковым седлом)
Италия
Клапан обратный пружинный муфтовый YORK с пластиковым седлом предназначен для предотвращения обратного тока жидкости или газов в пределах допустимых значений по температуре и давлению.

модификации

TSB0005001"" - York550 р.за шт.
TSB0005011/2"" - York300 р.за шт.
TSB00050311/2"" - York1 255 р.за шт.
TSB00050511/4"" - York835 р.за шт.
TSB0005072"" - York1 745 р.за шт.
TSB0005092 1/2"" - York3 185 р.за шт.
TSB0005113"" - York4 500 р.за шт.
TSB0005123/4"" - York420 р.за шт.
  • Описание

    Подготовка изделия к работе и эксплуатация.
    • Клапан поставляется потребителю полностью подготовленным к работе и не требует дополнительной регулировки.
    • Перед установкой клапана трубопровод должен быть очищен от окалины и ржавчины. Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения, трубопроводы
    котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей/СНиП 03.05.01/.
    • Клапан не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на клапан от трубопровода /ГОСТ 12.2.063-81/.
    • Клапан может монтироваться в любом монтажном положении.
    • Направление потока должно совпадать со стрелкой на корпусе клапана.
    • Специального инструмента для монтажа клапана на трубопроводы, а также для его демонтажа не требуется.
    • Клапан должен быть надежно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. Согласно пункту 4.1 СНиП 3.05.01-85 «Внутренние санитарно-
    технические системы» после монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № 3 к СНиПу. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
    • В случае использования клапана в системах по перемещению носителя с высоким содержанием механических примесей, необходимо до клапана установить фильтр механической очистки, т.к. механические частицы могут ограничить запирающую способность клапана и повредить седло и тарелку. Может потребоваться демонтировать и «продуть» клапан для извлечения инородного тела.
    • При использовании концевого сетчатого фильтра клапан может использоваться в качестве всасывающего для водозаборных насосов.
    • Согласно пункту 4.1 СНиП 3.05.01-85 «Внутренние санитарно-технические системы» после установки оборудования обязательно проводится индивидуальное испытание и оформляется «Акт
    индивидуального испытания оборудования» (в соответствии с Приложением № 1 к СНиПу, которое содержит информацию о проведении обкатки и соблюдении требований по сборке и монтажу
    Изделия).
  • Характеристики

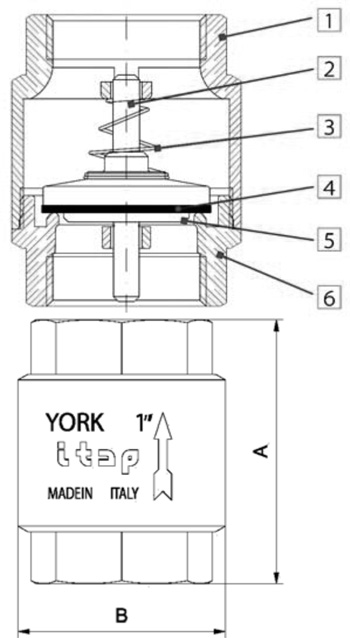

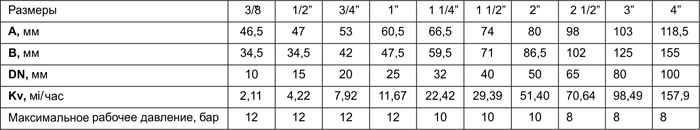

    Технические характеристики.
    1  Корпус  Латунь CW 617N
    2  Шток и тарелка  Нейлон
    3  Пружина  Нержавеющая сталь AISI 302
    4  Уплотнение тарелки NBR70-S H/A
    5  Прижимной диск  Нейлон
    6  Муфта с седлом  Латунь CW 617N


    Температурный диапазон: для воды без пара и для сжатого воздуха - 20 гр. C   –   + 100 гр. C
