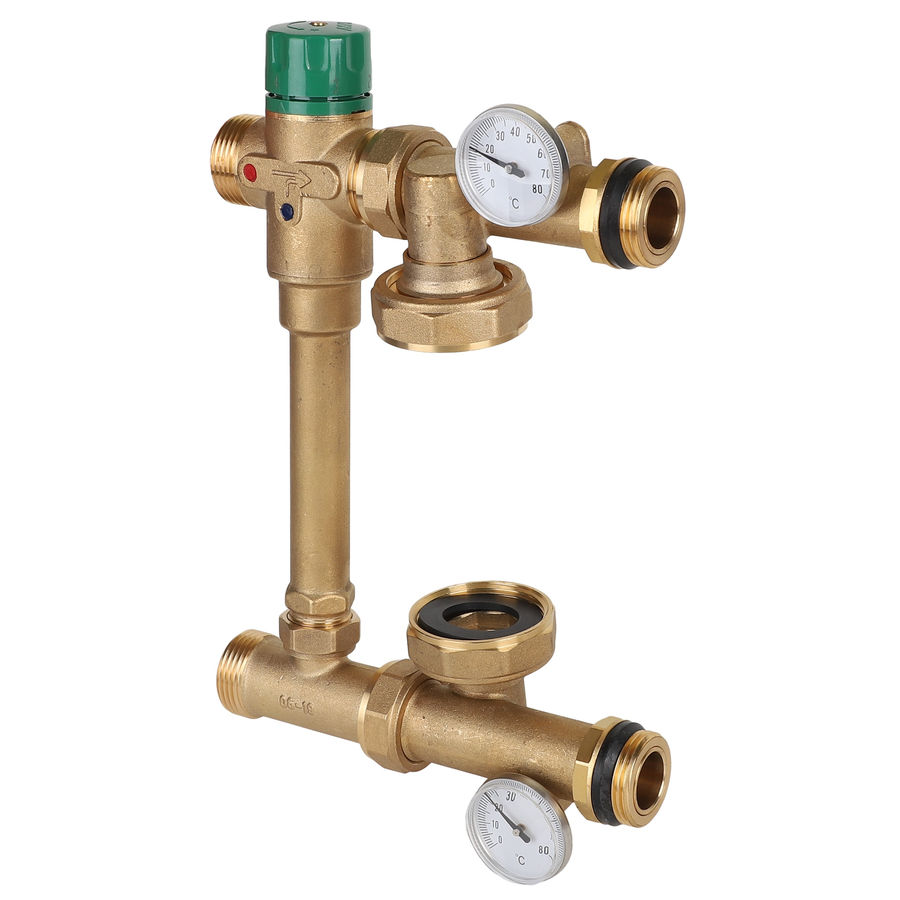

Смесительный узел MVI MU.501 без насоса
Смесительный узел для теплого пола MU.501GL584933
Группа предназначена для создания низкотемпературных систем отопления (типа «тёплый пол»). Монтируется непосредственно на коллекторной группе низкотемпературного контура и подключается к высокотемпературному контуру системы отопления.
Купить: 21 585 р.за шт.
Итого:21 585 р.
Насосно-смесительная группа MVI предназначена для создания в системе отопления здания открытого циркуляционного контура с пониженной температурой теплоносителя. Монтируется на коллекторной группе низкотемпературного контура. Подключается к высокотемпературному контуру системы отопления.

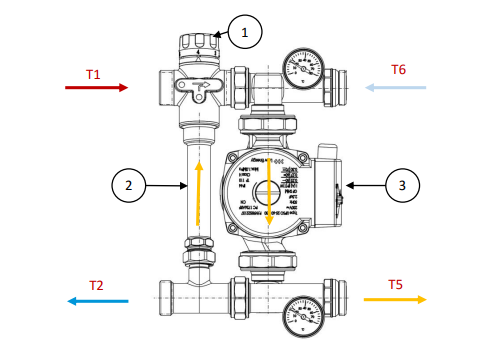

Вход высокотемпературного теплоносителя происходит слева сверху (Т1). В термосмесительном клапане (1) происходит смешивание высокотемпературного теплоносителя системы отопления Т1 и теплоносителя с обратной линии низкотемпературного контура Т6. С помощью циркуляционного насоса (3) (комплектуется отдельно) теплоноситель со смешанной температурой поступает на подающий коллектор низкотемпературной системы отопления (Т5). Регулирование значения смешанной температуры производится с помощью клапана (1). Возврат теплоносителя к котлу происходит слева снизу (Т2). Часть теплоносителя движется по байпасу (2). Температура подающей и обратной линий теплого пола отображается встроенными термометрами.
Насосно-смесительную группу MVI оптимально устанавливать слева от коллекторного блока. Возможна установка справа. Также возможна установка клапаном вниз или вверх.
Вход высокотемпературного теплоносителя происходит слева сверху (Т1). В термосмесительном клапане (1) происходит смешивание высокотемпературного теплоносителя системы отопления Т1 и теплоносителя с обратной линии низкотемпературного контура Т6. С помощью циркуляционного насоса (3) (комплектуется отдельно) теплоноситель со смешанной температурой поступает на подающий коллектор низкотемпературной системы отопления (Т5). Регулирование значения смешанной температуры производится с помощью клапана (1). Возврат теплоносителя к котлу происходит слева снизу (Т2). Часть теплоносителя движется по байпасу (2). Температура подающей и обратной линий теплого пола отображается встроенными термометрами.
Насосно-смесительную группу MVI оптимально устанавливать слева от коллекторного блока. Возможна установка справа. Также возможна установка клапаном вниз или вверх.
