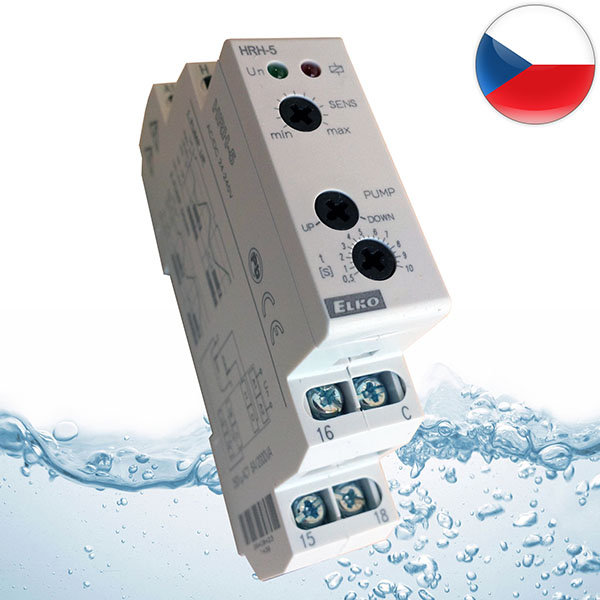

Блок управления насосом по уровню HRH-5

Блок управления HRH-5/UNI
TSB104639
Блок управления насосом по уровню HRH-5
Чехия
Высококлассный контроллер для управления оборудованием по уровню жидкости с помощью погружных электродов.
Купить: на заказза шт.
Итого:на заказ
Компактный одномодульный контроллер HRH-5 устанавливается на DIN рейку и позволяет управлять оборудованием (насосы, электроклапаны, ТЭН и пр.) в зависимости от уровня жидкости.
Для управления используется кондуктометрический метод с погружными электродами, что является самым точным и надежным методом уровнего управления.

Контроллер произведен известным европейским производителем ELKO EP Чехия и отличается высокой надежностью и универсальностью. Может работать, как в режиме наполнения емкости, так и в режиме осушения (защита от работы без воды, откачка котлованов и пр.).


   Реле предназначено для контроля за уровнем электропроводящих жидкостей с возможностью выбора функций: докачивания или откачивания (PUMP UP или PUMP DOWN).
Для предотвращения поляризации и электролиза жидкостей и как следствие оксидации сенсоров используется переменный ток.

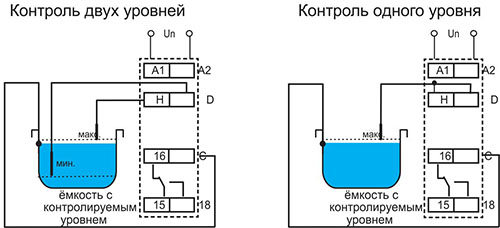

Для замера используются три сонды: H - верхний уровень, D - нижний уровень и C - общая сонда.
В случае применения ёмкости из проводящего материала можно в качестве сонды C использовать собственно ёмкость.
Если необходимо контролировать только один уровень необходимо соединить входы H и D и подключить их к одной сонде.
Зонд также можно соединить с защитным кабелем системы питания (PE).
Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение зонда, влажность...) можно настроить чувствительность устройства в соответствии с проводимостью контролируемой жидкости (в соответствии с “сопротивлением” жидкости) в диапазоне 5 до 100кΩ.
Для ограничения нежелательных коммутаций выходных контактов волнением уровня жидкости можно настроить задержку реакции выхода 0.5 - 10 с.

Электроды уровня не входят в комплектацию и приобретаются отдельно. В качестве электрода может выступать любой токопроводящий материал. Рекомендуется использование латуни и нержавеющей стали.

Все мощные приборы, а так же все трехфазное оборудование следует подключать через магнитный пускатель.

Практические схемы применения можно посмотреть по данной ссылке

Примеры применения:
  • Контроль за уровнем жидкости и сигнализация превышения (недостачи)
  • Защита насосов, ТЭН и пр. от работы без воды с автоматическим включением при достаточном уровне воды
  • Автоматизация наполнения емкости
  • Автоматизация откачки из емкостей, колодцев, котлованов.
Контроллер определяет уровень с помощью погружных электродов. Возможен контроль за одним или двумя уровнями.

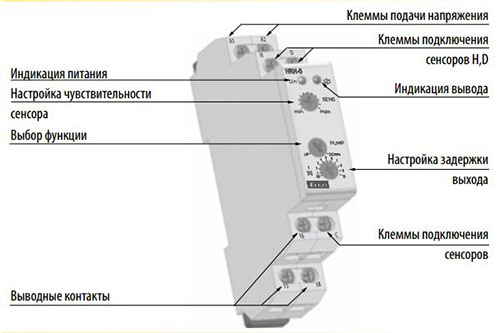

Преимущества:

  • Реле предназначено для контроля уровня жидкости в колодцах, резервуарах, емкостях ...
  • В рамках одного изделия можно выбрать следующие конфигурации:
    - одноуровневый контроллер проводящих жидкостей(достигается подключением H и D)
    - двухуровневый контроллер проводящих жидкостей
  • Одноуровневый следит за одним уровнем жидкости , двухуровневый следит за двумя уровнями (замыкает при одном уровне и размыкает при другом)
  • Выбор функций-докачивания или откачивания
  • Настраиваемое время задержки выхода (0.5 -10 c) для исключения случайных срабатываний при брызгах
  • Настраиваемая потенциометром чувствительность (5 - 100 kΩ)
  • Замеряющая частота 10 Гц препятствует поляризации жидкости и повышенному окислению электродов
  • Гальванически изолированное универсальное питание UNI 24.. 240V AC/DC
  • Выходной контакт 1x переключающий 8 A / 250 V AC1
  • В исполнении 1-МОДУЛЬ, крепление на DIN рейку

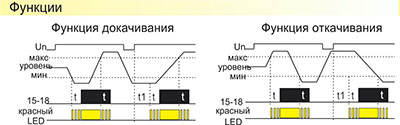

Описание работы прибора:

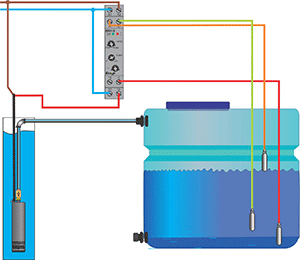

1) PUMP UP (докачивание) - если уровень жидкости опустится ниже минимальной границы (сенсор D),замкнется реле и насос начнет докачивать жидкость, пока уровень не достигнет верхней границы(сенсор H), после чего реле отключит насос. При достижении уровня нижней границы ситуация повторится. После подачи питания реле автоматически замкнется и насос докачает жидкость до верхнего уровня.

2) PUMP DOWN (откачивание) - если уровень жидкости поднимется над верхней границей, реле замкнется замкнется и насос начнет откачивать жидкость. При достижении жидкостью нижней границы реле разомкнется и насос остановится. При включении питания реле находится в состоянии покоя и насос включится только при достижении жидкостью верхней границы.

3) Если соединять входы H и D и подключить их к одному сенсору, устройство будет поддерживать один единственный уровень (верхняя и нижняя границы объединятся в один уровень). В функции PUMP UP реле замкнется, если уровень жидкости опустится ниже уровня сенсора. Насос накачает жидкость, и если ее уровень достигнет уровня сенсора, реле отключится и насос остановится. Уровень в этом случае удерживается в узких границах около уровня сенсора. В функции PUMP DOWN реле замкнется тогда, когда уровень жидкости достигнет уровня сенсора. Насос откачает жидкость, пока ее уровень не опустится ниже уровня сенсора, потом реле отключится и насос остановится.




Технические характеристики HRH-5

Характеристики HRH-5Значения
Функции2
Клеммы питанияA1 - A2
Напряжение питания
24.. 240 V AC/ DC (AC 50- 60 Гц)
Мощностьмакс. 2 VA
Допуск напряжения питания -15 %; +10 %
Чувствительность (вход. опротивл.)настраиваемая в диапазоне 5 kΩ -100 kΩ
Напряжение на электродахмакс. AC 3.5 V
Ток в сенсорахAC <0.1 мA
Временной откликмакс. 400 мc
Временная задержка (t)настраиваемая, 0.5 -10 сек
Номинальный ток8 A / AC1
Замыкающая мощность2500 VA , 240 W
Пиковый ток250 V AC1 / 24 V DC
Замыкающее напряжение 500 мW
Рабочая температура-20.. +55 °C
Рабочее положениепроизвольное
КреплениеDIN рейка EN 60715
ЗащитаIP 40 со стороны лицевой панели / IP 20 клеммы
Сечение подключ. проводов (мм2)макс.1x 4, макс.2x2.5/ с гильзой макс. 1x2.5, 2x1.5
Размер90 x 17.6 x 64 мм
Вес72 г
