Кабельная муфта термоусадочная для погружного кабеля

Кабельная муфта термоусадочная для погружного кабеля
Дания

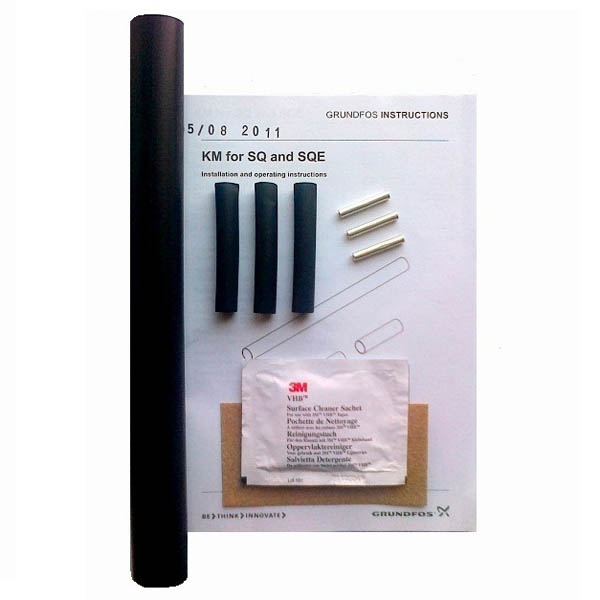

Термоусадочная кабельная муфта Grundfos предназначена для герметичного соединения электрического кабеля погружного насоса сечением 3(4) х (1,5...2,5мм) при наращивании.

модификации

TSB002999Кабельная муфта GRUNDFOS2 540 р.за шт.
  • Описание

    Внешняя и внутренние трубки с внутренним слоем термоплавкого клея обеспечивают надежную электрическую изоляцию и защиту области соединения от механических воздействий.
    Количество жил в соединяемых кабелях - не более четырех.
    Кабельное соединение подходит для кабеля из полиэтилена, ПВХ, синтетической резины, натуральной резины при напряжении питания до 1000 В

    Инструкция по применению

    1. Подготовьте концы кабеля для герметичного сращивания: снимите внешнюю изоляцию кабеля, оставив необходимую длину жил для дальнейшей разделки
    (70-80мм). Оголите концы жил (10-15мм).
    2. Одеть внешнюю термоусаживаемую трубку Ø 19 мм на кабель и отведите её временно в сторону для удобства соединения, опрессовки и изоляции жил.

    3. Оденьте маленькие термоусадочные трубки Ø9мм на каждую жилу и отведите их временно в сторону для удобства опрессовки жил.

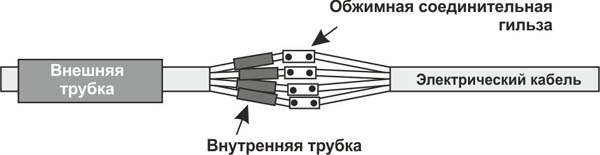

    4. Оголённые концы жил заведите внутрь изолированных соединительных гильз и опрессуйте. Соединяйте жилы строго соблюдая цветовое соответствие. Не соединяйте жилы разных цветов. Убедитесь что оголённые концы жил полностью заведены внутрь гильз и изолированы.

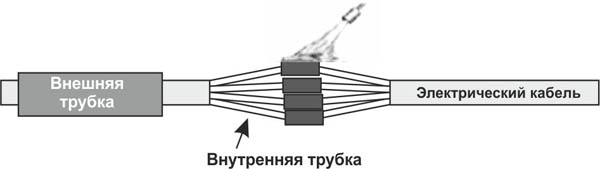

    5. Поочерёдно заведите маленькие термоусаживаемые трубки Ø9мм ровно над соединительными муфтами. Используя газовую горелку или строительный фен, горячей струёй воздуха усадите трубки. Нагрев, производите термоусаживание от центра к краям трубки.

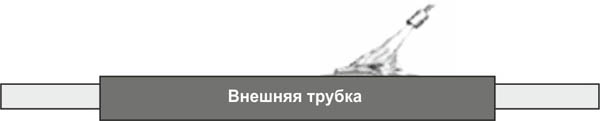

    6. Заведите большую термоусадочную трубку Ø19мм ровно над всем узлом сращивания.

    Используя газовую горелку или строительный фен, горячей струёй воздуха усадите трубку. Нагрев, производите термоусаживание от центра к краям трубки. Нанесённый на внутреннюю поверхность трубки клей, при нагревании и термоусаживании заполнит всё пространство внутри трубки и обеспечит герметизацию.

    7. После обработки, соединению требуется остыть в течение 5-10 минут.

    • Если у Вас отсутствует опыт и Вы не решаетесь самостоятельно монтировать комплект саморегулируемого кабеля (срастить греющий кабель с электрическим и герметизировать концы), в магазине на пр. Стачек 170 Вам помогут в этом наши специалисты.

    "Смоленка" поможет осуществить монтаж комплекта саморегулирующегося кабеля. Подробнее...
