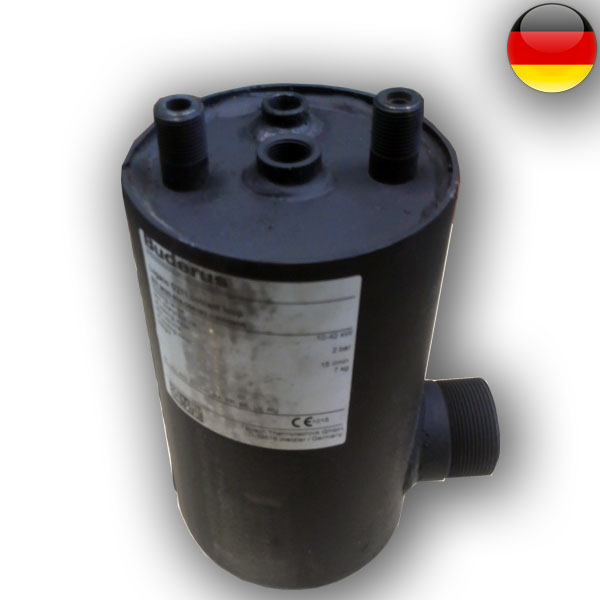

Контур охлаждения S1 для твердотопливного котла

Контур охлаждения S1 для твердотопливного котла
Германия
Контур охлаждения S1 подходит ко всем видам твердотопливных котлов и обеспечивает съем излишнего тепла от теплоносителя с помощью водопроводной воды.

модификации

ST583504Контур охлаждения S115 600 р.8 890 р.за шт.
  • Описание

    Известно, что твердотопливные котлы должны работать через теплоаккумулятор, который, помимо основного назначения, предотвращает перегрев и закипание теплоносителя.
    Это очень важно, т.к. управлять процессом горения твердотопливного котла практически невозможно, а закипание теплоносителя действует разрушительно на систему.

    В случаях, когда установка теплоаккумулятора, в систему отопления с твердотопливным котлом, невозможна, следует обязательно устанавливать систему аварийного охлаждения теплоносителя, который предотвратит закипание.

    Без системы охлаждения, предотвратить перегрев практически невозможно.

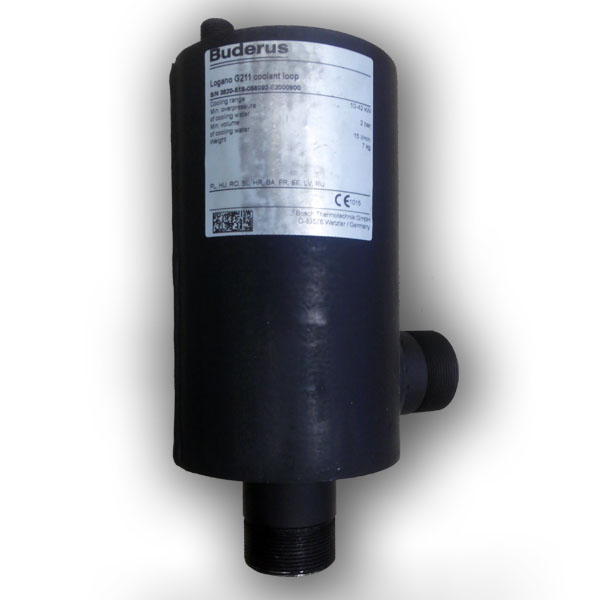

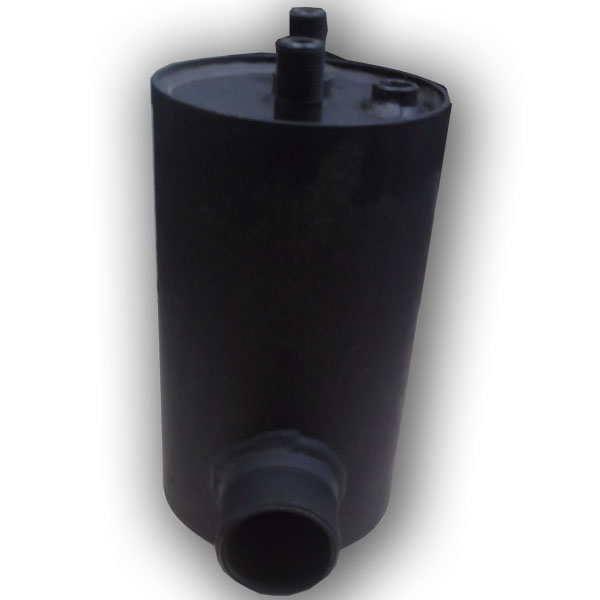

    Контур охлаждения S1 подходит ко всем видам твердотопливных котлов и обеспечивает съем излишнего тепла от теплоносителя с помощью водопроводной воды.

    В соответствии с требованиями EN 303-5, при установке твердотопливного котла в закрытую систему отопления с принудительной циркуляцией без буферного бака-накопителя, котел должен быть оборудован системой защиты от перегрева.
    Для этого необходимо оборудовать защитным теплообменником S 1 и термостатическим клапаном.
    Т.к. горение твердого топлива — достаточно инерционный процесс, который невозможно быстро остановить, то возможный способ быстро уменьшить температуру подачи в случае ее повышения — использовать контур внешнего охлаждения, устанавливаемый между выходом из котла и системой отопления.



    Принцип работы:

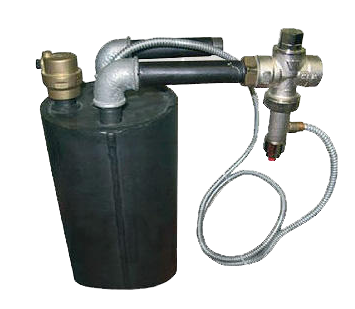

     Теплоноситель, выходя из котла, омывает змеевик теплообменника, и только затем подается в систему отопления. Если погруженный в теплоноситель датчик  (в подающей линии котла) нагреется до температуры 95-97 оС, то клапан  откроется и холодная вода из водопровода будет проходить через змеевик, охлаждая перегретую воду в подающем патрубке котла.
    После чего вода лини подачи, охладившись до безопасного уровня, поступит в систему отопления. Охлаждающая вода из змеевика сбрасывается в канализацию.
    В случае применения охлаждающего теплообменника необходимо подключение водопровода с достаточным давлением и расходом воды (давление 2–6 бар, расход воды 11 л/мин). Сбросной трубопровод необходимо подключать к канализации через сифон.

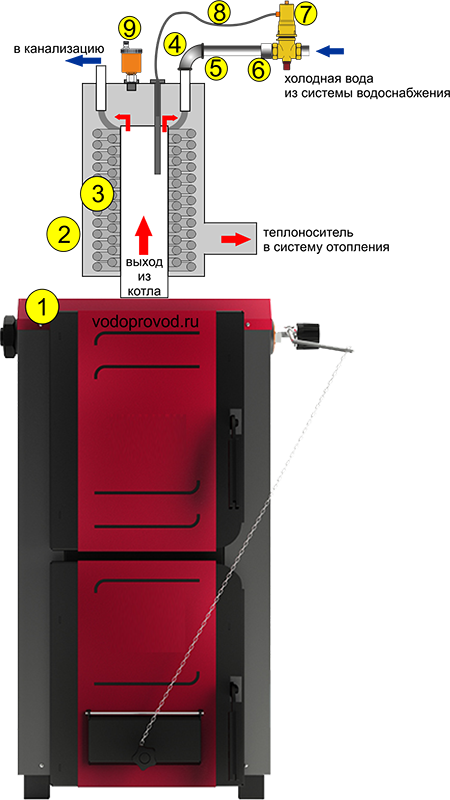

    1. Котел
    2. Блок охладителя
    3. Медный змеевик
    4. Отвод 1/2˝
    5. Труба 1/2˝
    6. Переход 1/2˝ / 3/4˝
    7. Термостат-вентиль
    8. Датчик термостата
    9. Воздухоотводчик 3/8˝
    Позиции 1,4–9 не входят в объем поставки защитного контура охлаждения S1
